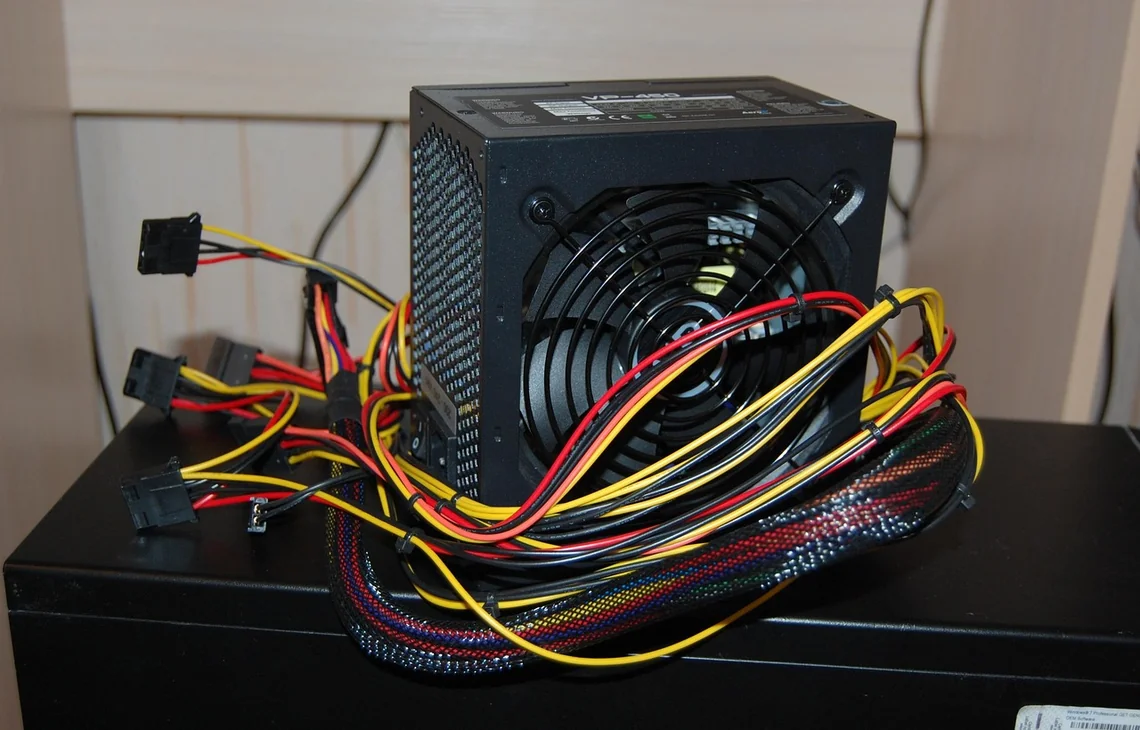

Zwarcie wykryte w zasilaczu podczas diagnostyki – nawet jeśli zasilacz działa – to poważny sygnał, który należy natychmiast potraktować. Wewnętrzne zwarcia mogą być ukryte i niewidoczne podczas normalnej pracy, ujawniając się dopiero przy specyficznych warunkach obciążenia lub temperatury.
W naszym serwisie przy każdej diagnostyce zasilacza sprawdzamy też rezystancję między jego wyjściem a masą, by wykryć potencjalne zwarcia zanim spowodują poważne uszkodzenia laptopa lub pożar.
Jak wykrywamy zwarcia w zasilaczu?
Zwarcie w zasilaczu diagnozujemy wieloetapowo. Pierwszy test: pomiar rezystancji między plusem a masą złącza wyjściowego przy odłączonym zasilaczu od sieci i laptopa – wartość poniżej 10 Ω wskazuje na zwarcie wewnętrzne. Drugi test: inspekcja wzrokowa PCB po otwarciu zasilacza (szukamy przypalonych elementów, przetopionej cyny). Trzeci test: pomiar rezystancji kondensatorów wyjściowych (normalnie kondensator ładuje się przy testowaniu i wskazuje rosnącą rezystancję – niski stały odczyt to zwarty kondensator).
Zwarcie w zasilaczu przy zewnętrznie sprawnym wyglądzie
Zasilacz może wyglądać zewnętrznie sprawnie i nawet dawać prawidłowe napięcie w trybie biegu jałowego, mimo ukrytego zwarcia. Ukryte zwarcia wynikają z: kondensatora w fazie przebicia – jeszcze nie w pełni zwarty, ale z rosnącymi stratami; mikro-przebicia izolacji transformatora (wykrywalne tylko przy wysokim napięciu testowym); pęknięcia ścieżki PCB tworzącego mostek przy nagrzaniu (brak w temperaturze pokojowej, pojawia się przy 50°C). Takie problemy wymagają dokładnej diagnostyki mikroelektronicznej.
Skutki pozostawienia zasilacza ze zwarciem w użyciu
Pozostawienie zasilacza z wykrytym zwarciem w użyciu ryzykuje: postępującą degradację uszkodzonego elementu prowadzącą do pełnego zwarcia (wyłączenie lub dym), przepięcie na wyjściu jeśli pętla regulacyjna straci kontrolę, uszkodzenie laptopa przy pełnym zwarciu na wyjściu. Ryzyko pożarowe jest niskie w zasilaczach z prawidłowymi bezpiecznikami, ale nie jest zerowe przy zasilaczach bez zabezpieczeń lub z uszkodzonymi bezpiecznikami.
Naprawa zasilacza ze zwarciem
Naprawa zasilacza ze zidentyfikowanym zwarciem: lokalizacja elementu powodującego zwarcie (pomiary w obwodzie, inspekcja wizualna), wymiana uszkodzonego elementu (kondensator, tranzystor MOSFET, dioda), test po naprawie – mierzymy rezystancję wyjście-masa i napięcie pod obciążeniem. Jeśli zwarcie jest rozległe (uszkodzonych kilka elementów, spalona ścieżka PCB), oceniamy ekonomikę naprawy vs wymiany zasilacza.
