Układ audio (kodek audio) na płycie głównej odpowiada za przetwarzanie dźwięku: od odtwarzania w głośnikach i słuchawkach, przez obsługę mikrofonu, po wykrywanie wtyczek w gniazdach audio. Gdy kodek audio lub jego otoczenie na płycie ulegnie uszkodzeniu, objawy potrafią wyglądać jak problem „systemowy”: brak dźwięku mimo ustawień, trzaski, zniekształcenia, niedziałający mikrofon lub sytuacja, w której laptop raz widzi słuchawki, a raz nie.

W praktyce część problemów da się rozwiązać konfiguracją i sterownikami, ale sporo usterek ma źródło sprzętowe: uszkodzone gniazdo jack, filtry ESD po przepięciu, przerwane ścieżki, korozja po zalaniu, zimne luty, a czasem awaria samego kodeka audio. Wtedy potrzebna jest diagnostyka na poziomie płyty głównej, a nie kolejne reinstalacje.

Poniżej opisujemy najczęstsze naprawy związane z kodekiem audio i torami dźwięku oraz jak wygląda bezpieczny proces serwisowy w Serwis Laptopów Wiatraczna.

Czym jest kodek audio i za co odpowiada w laptopie?

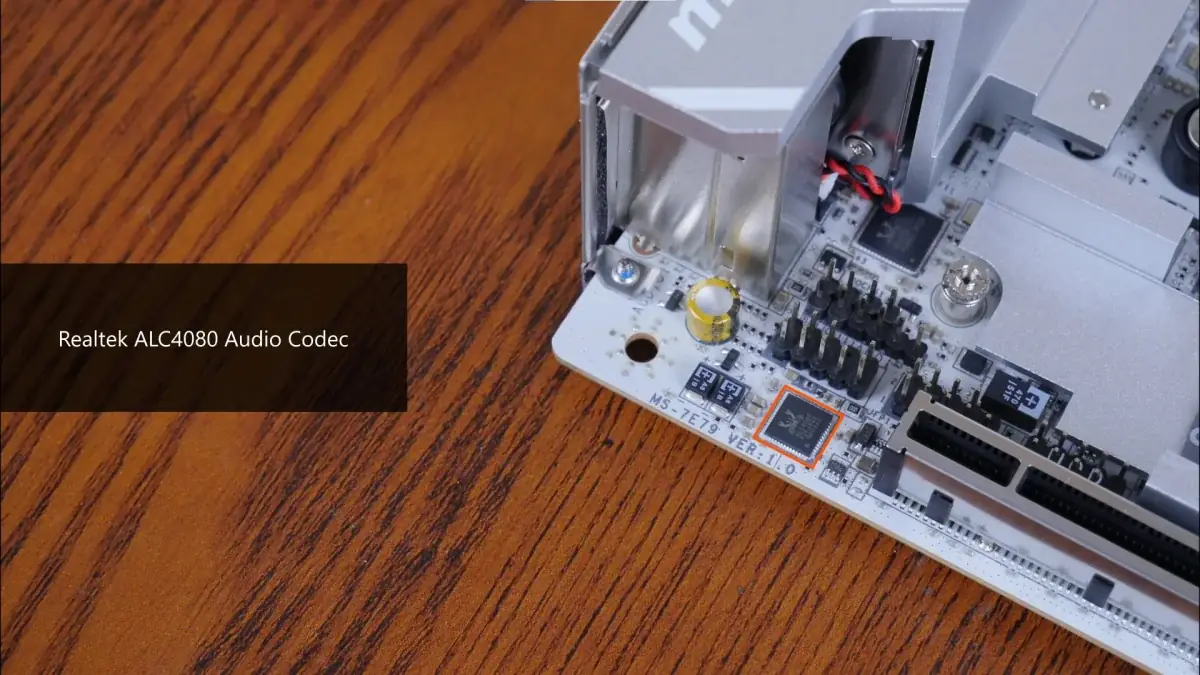

Kodek audio to układ scalony (często spotkasz rozwiązania Realtek lub podobne), który odpowiada za konwersję sygnału cyfrowego na analogowy (dla głośników/słuchawek) oraz analogowego na cyfrowy (dla mikrofonu). W laptopach kodek współpracuje z układami wykrywania wtyczek, przełączania wyjść, a czasem z dodatkowymi wzmacniaczami słuchawkowymi lub układami redukcji szumów.

W uproszczeniu: gdy podłączasz słuchawki do gniazda, kodek (i elementy wokół niego) powinny wykryć wtyczkę, przełączyć tor audio, dopasować poziomy i zapewnić czysty dźwięk bez trzasków. Jeżeli któryś fragment toru jest uszkodzony, pojawiają się usterki, które użytkownik odbiera jako „znikający dźwięk”, „charczenie” albo „mikrofon nie działa”.

Typowe objawy problemów z układem audio

• Brak dźwięku w głośnikach i/lub słuchawkach mimo poprawnych ustawień.
• Trzaski, charczenie, przerywanie dźwięku, szczególnie przy poruszeniu wtyczką lub obudową.
• Brak wykrywania słuchawek albo błędne wykrywanie (system „myśli”, że słuchawki są podłączone, gdy nie są).
• Niedziałający mikrofon (wewnętrzny lub na zestawie słuchawkowym), bardzo cichy sygnał, szumy.
• Dźwięk tylko w jednym kanale (lewy/prawy) lub zniekształcenia przy wyższej głośności.
• Problemy pojawiają się po zalaniu, przepięciu, uderzeniu bokiem laptopa lub po „naprawie” gniazda.
• System widzi urządzenie audio, ale występują losowe błędy sterownika lub „urządzenie nie jest gotowe”.

Najczęstsze przyczyny usterek kodeka audio

W serwisie najczęściej spotykamy się z kilkoma źródłami problemu:

• Uszkodzone gniazdo audio (jack) – luzy mechaniczne, pęknięcia, zużyte styki, wyrwane mocowania.
• Przepięcia i ESD – szczególnie po podłączaniu sprzętu audio lub pracy w suchym środowisku; cierpią filtry zabezpieczające i linie sygnałowe.
• Zalanie – korozja złączy, naloty na elementach SMD, przerwane połączenia w torze audio.
• Zimne luty / mikropęknięcia – objawy nasilają się przy nacisku na obudowę lub zmianie temperatury.
• Awaria samego kodeka audio lub układów towarzyszących (przełączniki, wzmacniacze, zasilanie toru audio).
• Błędy warstwy software – konflikty sterowników, ustawienia, wyciszenia, niewłaściwe urządzenie domyślne (często po aktualizacjach).

Układ audio (kodek audio) – naprawy jakie najczęściej wykonujemy

1) Diagnostyka: rozdzielenie problemu software vs sprzęt

Zaczynamy od ustalenia, czy problem jest logiczny (sterowniki/ustawienia), czy fizyczny (gniazdo/tor na płycie). Weryfikujemy zachowanie na różnych wyjściach (głośniki, jack, czasem wyjścia cyfrowe) i sprawdzamy, czy usterka zależy od ruchu wtyczką, docisku obudowy lub konkretnego scenariusza (np. po uśpieniu).

Cel diagnostyki: nie „strzelać” z wymianą części, tylko trafić w źródło problemu i dobrać naprawę, która będzie trwała.

2) Wymiana gniazda audio (jack) i naprawa mocowań

To jedna z najczęstszych napraw. Gniazdo audio zużywa się mechanicznie, a uderzenie bokiem laptopa potrafi je poluzować lub uszkodzić styki. Objawy to zanik dźwięku, trzaski, brak jednego kanału albo problemy z wykrywaniem słuchawek.

W ramach usługi:

• wymieniamy gniazdo na zgodne z płytą i obudową,
• odtwarzamy stabilne mocowanie (żeby port nie „pracował”),
• testujemy wykrywanie wtyczki i stabilność dźwięku przy poruszeniu przewodu.

3) Naprawy po zalaniu: czyszczenie toru audio i usuwanie korozji

Zalanie w okolicy palmrestu lub boków obudowy często kończy się problemami audio. Nawet jeśli laptop „działa”, korozja w torze sygnałowym powoduje narastające zakłócenia, zaniki kanałów i problemy z mikrofonem.

Typowy zakres prac:

• oczyszczenie okolic kodeka audio i złączy,
• weryfikacja i wymiana uszkodzonych elementów SMD w torze (filtry, rezystory, kondensatory),
• kontrola połączeń i ewentualna odbudowa przerwanych ścieżek,
• testy długotrwałe – aby problem nie wrócił po kilku dniach.

4) Naprawy po przepięciu/ESD: filtry, zabezpieczenia, linie sygnałowe

W torach audio stosuje się elementy ochronne, które mają przyjąć impuls ESD i chronić kodek. Po silnym impulsie element ochronny potrafi zrobić zwarcie lub „przytłumić” sygnał, co objawia się ciszą, szumem albo zniekształceniami.

W serwisie lokalizujemy uszkodzony element i przywracamy prawidłowe parametry toru. Następnie sprawdzamy stabilność na słuchawkach i mikrofonie, bo audio bywa wrażliwe na nawet drobne odchylenia.

5) Wymiana kodeka audio (mikrolutowanie) i naprawa pól lutowniczych

Jeżeli diagnostyka wskazuje na awarię samego kodeka audio, konieczna bywa jego wymiana na płycie głównej. To naprawa precyzyjna – układ ma wiele wyprowadzeń, a po wcześniejszych „próbach napraw” zdarzają się uszkodzone pola lutownicze.

Po wymianie wykonujemy testy:

• odtwarzanie na głośnikach i słuchawkach,
• nagrywanie i praca mikrofonu,
• wykrywanie wtyczki, przełączanie torów, brak trzasków,
• stabilność po uśpieniu/wybudzeniu i po kilku restartach.

6) Problemy z mikrofonem: tor wejściowy, złącza, przełączanie TRRS

Nie działa mikrofon w zestawie słuchawkowym albo działa bardzo cicho? Przyczyną bywa zarówno konfiguracja, jak i tor wejściowy na płycie: uszkodzone styki w gnieździe, problem z przełączaniem standardu wtyczki lub elementy w torze mikrofonowym. Naprawa polega na weryfikacji toru, naprawie elementów pośrednich i testach na różnych typach mikrofonu.

7) „Dźwięk jest, ale trzeszczy” – diagnoza masy, połączeń i stabilności mechanicznej

Trzaski i przerywanie przy ruszaniu obudową często oznaczają problem mechaniczny: luźne gniazdo, mikropęknięcia lutów, uszkodzone mocowania lub pracująca obudowa przenosząca naprężenia na płytę. W takich przypadkach naprawa obejmuje stabilizację portu i kontrolę jakości połączeń lutowniczych. Dzięki temu usterka nie wraca po kilku cyklach użytkowania.

Jak wygląda bezpieczny proces serwisowy?

Naprawy audio potrafią być mylące, dlatego kluczowa jest metodyka:

• odtworzenie objawu i sprawdzenie zależności (ruch wtyczką, nacisk, uśpienie),
• diagnostyka toru audio na poziomie płyty (zasilania, linie sygnałowe, elementy ochronne),
• naprawa właściwa (gniazdo / elementy SMD / mikrolutowanie kodeka),
• testy końcowe – słuchawki, głośniki, mikrofon, wykrywanie wtyczki, stabilność po restartach.

Kiedy warto zgłosić laptop do serwisu?

• gdy dźwięk zanika, trzeszczy lub działa tylko w jednej słuchawce,
• gdy laptop nie wykrywa słuchawek lub wykrywa je błędnie,
• gdy problem pojawił się po zalaniu, przepięciu lub uderzeniu bokiem,
• gdy mikrofon nie działa mimo poprawnych ustawień,
• gdy kolejne reinstalacje i sterowniki nie zmieniają sytuacji.

Jak pomagamy w Serwis Laptopów Wiatraczna?

Naprawy układu audio (kodeka audio) wykonujemy kompleksowo: diagnozujemy źródło problemu, naprawiamy tor audio na płycie głównej, stabilizujemy gniazda i wykonujemy testy w realnych scenariuszach użytkowych. Dzięki temu po naprawie dźwięk jest czysty, wykrywanie wtyczki działa poprawnie, a usterka nie wraca jako „losowy” problem po kilku dniach.

Jeśli masz problemy z dźwiękiem w laptopie, warto postawić na diagnostykę serwisową – to najszybsza droga do trwałego rozwiązania bez ryzyka pogłębiania usterki.
