Przepięcie elektryczne to nagły skok napięcia w sieci, który może trafić w laptopa przez zasilacz sieciowy. Konsekwencje przepięcia dla dysku twardego HDD bywają poważne – zniszczona elektronika PCB, uszkodzone głowice lub – w najgorszym przypadku – wypalenie talerzy. Szybka i właściwa diagnostyka po przepięciu decyduje o tym, ile danych można jeszcze uratować.
Nasz serwis specjalizuje się w naprawach po przepięciach elektrycznych. Wiemy, które elementy PCB dysku są najbardziej narażone i jak sprawnie ocenić zakres uszkodzeń, by jak najszybciej przywrócić dostęp do danych lub odratować je przed wymianą nośnika.
Jak przepięcie niszczy dysk HDD
Zasilacz laptopa na ogół filtruje wahania napięcia z sieci, ale bardzo gwałtowne przepięcia (np. podczas burzy lub nagłego odłączenia fazy) mogą przedostać się do elektroniki laptopa. Dysk HDD zasilany jest napięciami 5V i 12V – nadmiarowy impuls niszczy regulatory napięcia i układy ochronne na PCB dysku. W skrajnych przypadkach energia przepięcia trafia przez PCB bezpośrednio na uzwojenia silnika wrzeciona lub elektromagnesy głowic, uszkadzając je termicznie.
Oględziny PCB po przepięciu – co szukamy

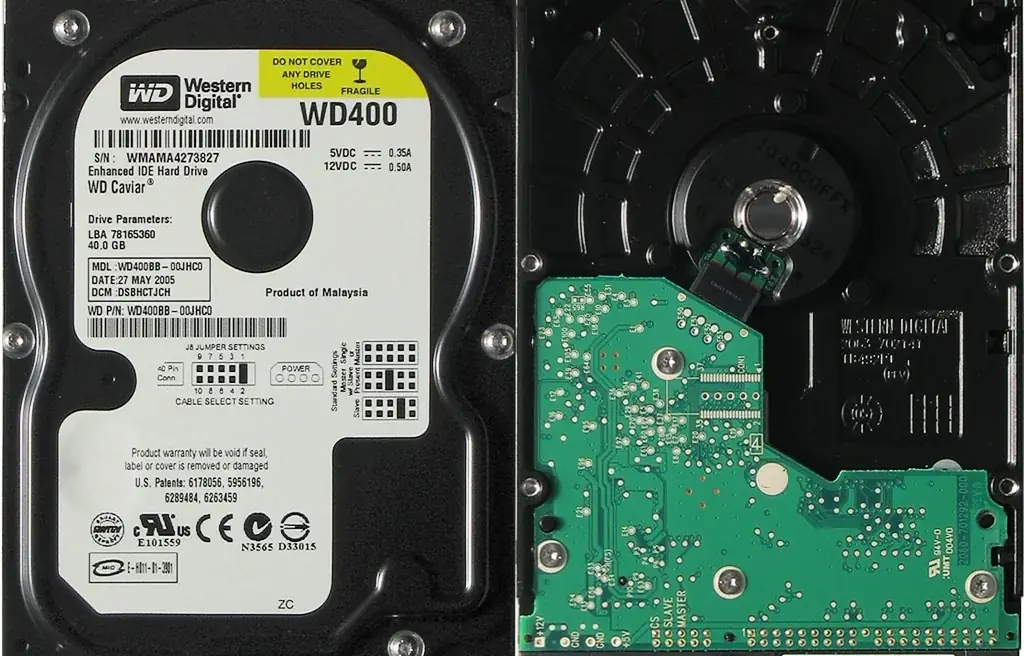

Po przepięciu PCB dysku często nosi widoczne ślady uszkodzeń: zaczernienia lub pęcherze na laminacie, wypalony lub odkształcony chip kontrolera, uszkodzone kondensatory ceramiczne lub elektrolityczne. Specyficznym śladem przepięcia jest uszkodzony rezystor TVS (transient voltage suppressor) – element zaprojektowany jako bezpiecznik. Jeśli tylko TVS jest uszkodzony, wymiana tego jednego elementu (wartość kilka–kilkanaście złotych) często przywraca pełną sprawność dysku.
Wymiana elementów PCB – rezystor TVS i chip kontrolera
Diagnoza zaczyna się od sprawdzenia ciągłości na kluczowych liniach zasilania PCB. Uszkodzony rezystor TVS (najczęściej SMD 0402 lub 0603) wymieniamy na element o identycznych parametrach. Jeśli to nie wystarczy, sprawdzamy chip kontrolera za pomocą oscyloskopu – brak właściwego taktowania lub odpowiedzi na magistrali SATA wskazuje na konieczność wymiany całej PCB z transferem ROM. Po każdej interwencji testujemy dysk w izolowanym stanowisku przed zamontowaniem w laptopie.
Ochrona przed przepięciami w przyszłości
Najskuteczniejszą ochroną laptopa przed przepięciami jest podłączanie go przez listwa zasilającą z zabezpieczeniem przepięciowym lub – lepiej – przez UPS (zasilacz awaryjny z filtrem EMI). UPS dodatkowo chroni przed nagłymi zanikami napięcia, które mogą uszkodzić system plików na dysku w trakcie zapisu. Jeśli laptop jest regularnie używany przy biurku, inwestycja w UPS jest znacznie tańsza niż naprawa po przepięciu.
