Układy BGA (Ball Grid Array) to współczesny standard montażu chipów elektronicznych, w którym połączenia elektryczne realizowane są za pomocą kulek lutowniczych rozmieszczonych pod obudową układu scalonego. Technologia ta dominuje w laptopach – obejmuje procesory, układy graficzne, mostki chipsetów, kontrolery pamięci i dziesiątki innych komponentów. Naprawa uszkodzonego układu BGA wymaga specjalistycznej wiedzy, precyzyjnego sprzętu i wieloletniego doświadczenia.
Najczęstszą przyczyną awarii układów BGA w laptopach jest zmęczenie cieplne połączeń lutowniczych. Cykle nagrzewania i stygnięcia, typowe podczas normalnej eksploatacji, powodują naprężenia w małych kulkach lutowniczych, które z czasem pękają lub całkowicie tracą kontakt z padami na płycie głównej. Objawem jest przeważnie nagłe wyłączenie laptopa, brak sygnału wideo, artefakty graficzne lub całkowity brak startu.
W naszym serwisie wykonujemy pełen zakres napraw układów BGA: od diagnostyki i identyfikacji uszkodzonego chipa, przez profesjonalne usunięcie układu, oczyszczenie padów, reballing (wymiana kulek lutowniczych), po precyzyjny montaż z użyciem stacji rework z kontrolą temperatury i profilem reflow dostosowanym do konkretnego chipa i płyty PCB.
Czym jest technologia BGA i dlaczego dominuje w laptopach
Ball Grid Array to metoda obudowywania układów scalonych, w której wyprowadzenia elektryczne zastąpiono siatką kulek lutowniczych umieszczonych na spodzie obudowy. W porównaniu do starszych standardów QFP (Quad Flat Package) czy SOIC, BGA pozwala na umieszczenie znacznie większej liczby połączeń na mniejszej powierzchni, co jest kluczowe dla miniaturyzacji laptopów. Typowy procesor mobilny w obudowie BGA może mieć od 400 do ponad 2000 połączeń lutowniczych, rozmieszczonych w siatce o rastrze 0,5–1,0 mm. Taka gęstość połączeń jest niemożliwa do osiągnięcia przy tradycyjnych wyprowadzeniach bocznych.
Najczęstsze przyczyny awarii i metody diagnostyki
Dominującą przyczyną awarii układów BGA jest zmęczenie termiczne – wieloletnie cykle nagrzewania i stygnięcia powodują mikrospękania kulek lutowniczych. Szczególnie narażone są laptopy eksploatowane w wysokich temperaturach, z zablokowaną wentylacją lub używane do zadań silnie obciążających GPU. Diagnostyka zaczyna się od wywiadu z użytkownikiem i analizy objawów, następnie wykonujemy pomiary napięć na magistralach zasilania, testy termowizyjne i – gdy zachodzi potrzeba – inspekcję rentgenowską złączy BGA przed i po naprawie.
Proces reballing – etapy i wymagania techniczne

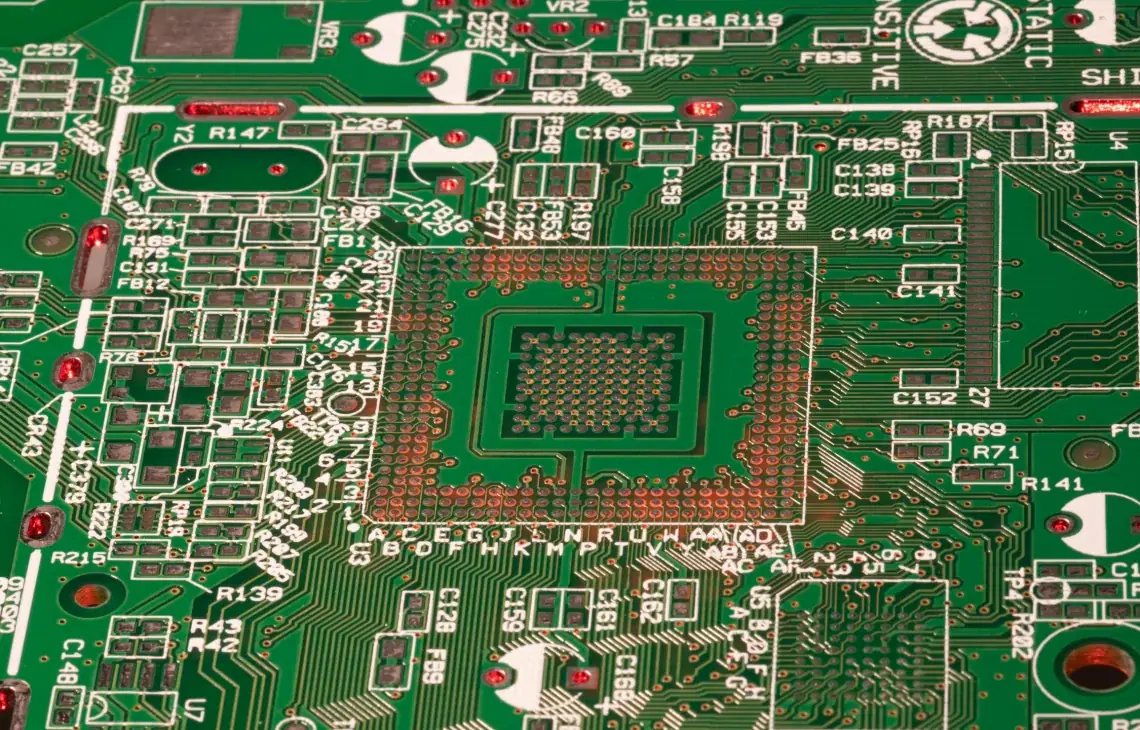

Reballing to procedura wymiany zużytych lub uszkodzonych kulek lutowniczych na układzie BGA. Obejmuje: podgrzanie obszaru chipa stacją hot air lub dolnym grzejnikiem stacji rework do temperatury umożliwiającej uplastycznienie lutu (typowo 200–230°C dla stopu bezołowiowego), ostrożne usunięcie układu, oczyszczenie padów na płycie i na chipie z pozostałości lutu za pomocą plecionki i topnika, nakładanie nowych kulek przez stencil BGA dedykowany danemu chipowi, precyzyjny montaż z profilem temperatury uwzględniającym masę termiczną płyty i specyfikę stopu lutowniczego.
Wyposażenie serwisu BGA i gwarancja jakości
Profesjonalna naprawa układów BGA wymaga stacji rework z niezależną kontrolą temperatury górną i dolną, precyzyjnych stencili BGA dla każdego modelu chipa, stereoloskopu lub mikroskopu cyfrowego do inspekcji, zestawu topników no-clean i past lutowniczych dostosowanych do procesu bezołowiowego, a w wielu przypadkach – dostępu do rentgena do weryfikacji jakości złączy po montażu. Nasz serwis dysponuje kompletnym wyposażeniem, co pozwala nam oferować naprawy z realną gwarancją. Po każdej naprawie przeprowadzamy testy obciążeniowe i termiczne, by upewnić się, że chip pracuje stabilnie w długoterminowej perspektywie.
