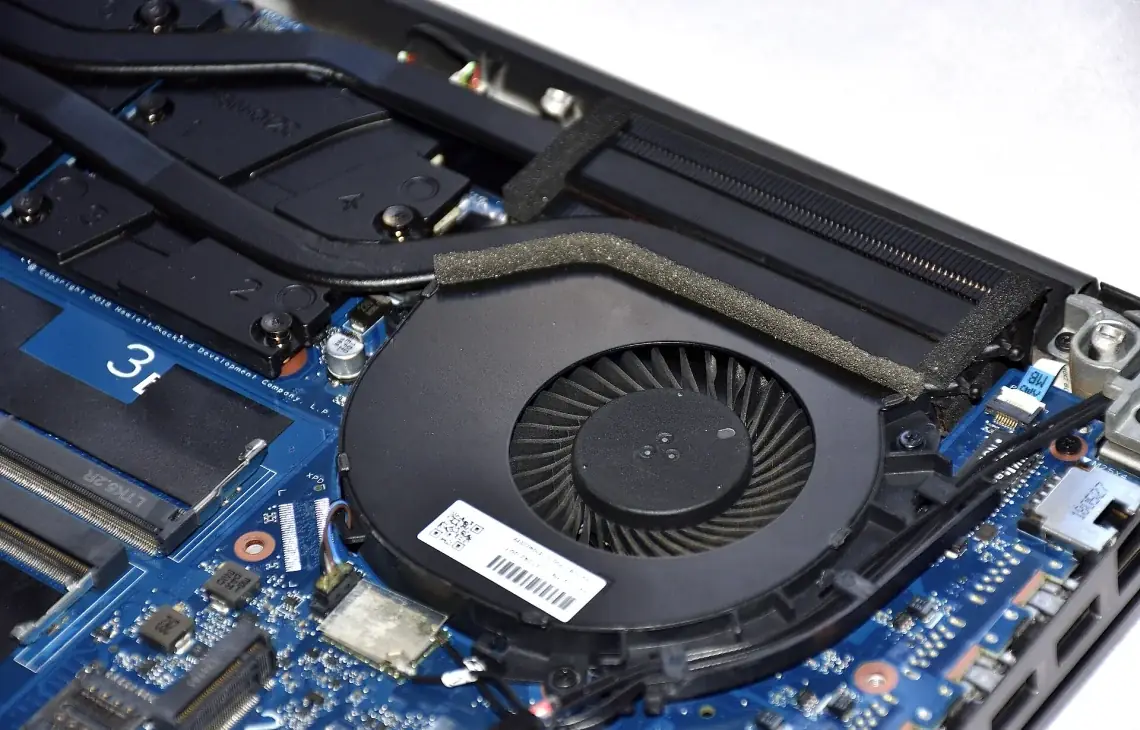

Radiator laptopa jest przykręcony do płyty głównej przez sprężynowe śruby lub zatrzaski zapewniające odpowiedni docisk do die procesora. Jeśli śruby poluzują się, odpadną lub sprężyny stracą napięcie, docisk radiatora do CPU maleje – pasta termoprzewodząca nie wypełnia prawidłowo szczeliny, a przewodność termiczna drastycznie spada. Efektem jest przegrzewanie mimo pozornie sprawnego układu chłodzenia.
Uszkodzone lub poluzowane mocowania radiatora to usterka nieoczywista – często przeoczona przez niedoświadczonych serwisantów skupiających się na stanie pasty lub czystości radiatora. Nasz serwis sprawdza też mocowania podczas każdego serwisu chłodzenia.
Jak mocowania wpływają na przewodność termiczną
Pasta termoprzewodząca efektywnie działa tylko wtedy, gdy warstwa jest cienka i równomiernie rozłożona pod naciskiem. Standardowy moment dokręcenia śrub radiatora wynosi zazwyczaj 0,25–0,35 Nm (śrubki M2–M3) – wystarczający do wytworzenia odpowiedniego docisku. Gdy śruba poluzuje się lub odpadnie, docisk spada o 30–50%, warstwa pasty staje się nierównomierna i gruba, a rezystancja termiczna na złączu CPU-radiator rośnie drastycznie.
Obliczeniowo: zwiększenie grubości warstwy pasty z 0,1 mm do 0,5 mm pięciokrotnie zwiększa rezystancję termiczną – temperatura CPU wzrośnie o 10–20°C nawet bez żadnej zmiany samej pasty. Właściwy docisk jest fundamentem efektywności całego układu chłodzenia.
Przyczyny poluzowania mocowań
Najczęstsze przyczyny poluzowania mocowań radiatora: nieumiejętny poprzedni serwis (nieprawidłowy moment dokręcenia lub pominiecie kolejności dokręcania), cykl termiczny przez lata eksploatacji (wielokrotne rozszerzanie i kurczenie się metalowych śrub powoduje samoodkręcanie się bez blokady wkrętek), upadek laptopa (wstrząs może poluzować śruby), wypadnięcie gumki lub podkładki pod sprężynową śrubę.
Przy serwisie chłodzenia zawsze sprawdzamy moment dokręcenia mocowań radiatora. Poluzowane śruby dokręcamy prawidłowo lub wymieniamy. Brakujące gumki lub sprężynki zastępujemy odpowiednikami.
Diagnostyka luźnych mocowań
Diagnostykujemy mocowania przez: wizualną ocenę śrub po demontażu pokrywy (ślady obrotu wskazują poluzowanie), próbę delikatnego uniesienia modułu chłodzenia przy złączu wentylatora (luz wskazuje na niedostateczny docisk), pomiar temperatury IR powierzchni die CPU przez małe otwory serwisowe lub przez otwór wentylatora – nierówności temperatur na powierzchni die wskazują na nierównomierny kontakt z radiatorem.
Naprawa mocowań jest prosta i tania: dokręcenie śrub, wymiana podkładek lub śrub przy poluzowaniu trwałym. W przypadku wypadnięcia całej śruby i niedostępności oryginalnego rozmiaru stosujemy śruby M2 lub M2.5 o odpowiedniej długości z właściwym profilem sprężynowym.
Konsekwencje zbyt mocnego dokręcenia
Zbyt mocne dokręcenie śrub radiatora jest równie groźne co zbyt luźne. Nadmierny moment może uszkodzić laminat płyty PCB wokół otworu śruby lub zdeformować die procesora (szczególnie w cienkich układach BGA). Stosujemy siłomierze i klucze dynamometryczne podczas serwisu laptopów premium, aby zapewnić właściwy moment. To szczegół, który ma realne znaczenie dla bezpieczeństwa procesora i efektywności termicznej.
