Heatpipe – rura cieplna – to ingenialny i bardzo niezawodny element układu chłodzenia. W normalnych warunkach może pracować dekady bez żadnej awarii. Jednak upadek laptopa, silne uderzenie lub ekstremalny stres mechaniczny może doprowadzić do uszkodzenia – zgniecenia lub pęknięcia rury, utraty hermetyczności lub deformacji. Uszkodzone heatpipe powoduje natychmiastowe, drastyczne pogorszenie chłodzenia.
Diagnoza uszkodzonego heatpipe wymaga doświadczenia i odpowiednich metod – nie zawsze widać uszkodzenie gołym okiem. Nasz serwis przeprowadza kompleksową diagnostykę termiczną pozwalającą jednoznacznie ocenić stan rury cieplnej.
Jak działa heatpipe i dlaczego jest tak skuteczna
Rura cieplna to hermetycznie zamknięta miedziana rurka wypełniona cieczą roboczą (zazwyczaj wodą destylowaną lub acetonem) w warunkach podciśnienia. Ciecz na gorącym końcu (przy procesorze) paruje, pochłaniając ciepło. Para przepływa do chłodnego końca (przy radiatorze), kondensuje i z powrotem wraca do gorącego końca przez kapilarne struktury wewnętrzne (wick). Proces ten przenosi ciepło z prędkością kilka tysięcy razy szybszą niż czysta przewodność miedzianej rurki.
Skuteczność heatpipe jest tak wysoka, że różnica temperatur między gorącym a zimnym końcem wynosi zazwyczaj zaledwie 2–5°C – niemal izotermiczna. Dlatego uszkodzenie heatpipe powoduje tak dramatyczne skutki: ciepło nie może efektywnie trafić do radiatora.
Objawy uszkodzonego heatpipe
Zgnieciony lub pęknięty heatpipe objawia się ekstremalnie wysoką temperaturą procesora przy minimalnym obciążeniu – laptop przegrzewa się już podczas uruchamiania systemu Windows, temperatura CPU osiąga 100°C w ciągu 30–60 sekund. Wentylator pracuje na maksymalnych obrotach od początku pracy. System throttluje lub wyłącza się nawet przy przeglądaniu internetu.
Utrata hermetyczności heatpipe (wyparowanie cieczy roboczej) daje bardziej stopniowe objawy – chłodzenie jest słabsze niż powinno, ale laptop działa. Temperatura procesora jest o 20–30°C wyższa niż norma, throttling pojawia się przy umiarkowanym obciążeniu. Diagnoza wymaga testu porównawczego z danymi dla sprawnego modelu.
Diagnostyka stanu heatpipe
Diagnostykujemy heatpipe przez: wizualną ocenę (poszukiwanie wgnieceń, zgięć, pęknięć po otwarciu laptopa), pomiar temperatury IR obu końców heatpipe podczas pracy pod obciążeniem (różnica >20°C wskazuje na dysfunkcję), porównanie wyników testowych z normami dla danego modelu procesora (np. Intel Core i7-12700H powinien osiągać 70–85°C pod Prime95 – wynik >95°C wskazuje na uszkodzone chłodzenie).
Kamery termiczne pozwalają zobaczyć przepływ ciepła wzdłuż heatpipe – przerwa w przepływie wyraźnie wskazuje miejsce uszkodzenia. Dysponujemy kamerą termiczną do takich diagnoz.
Wymiana modułu heatpipe – koszt i czas

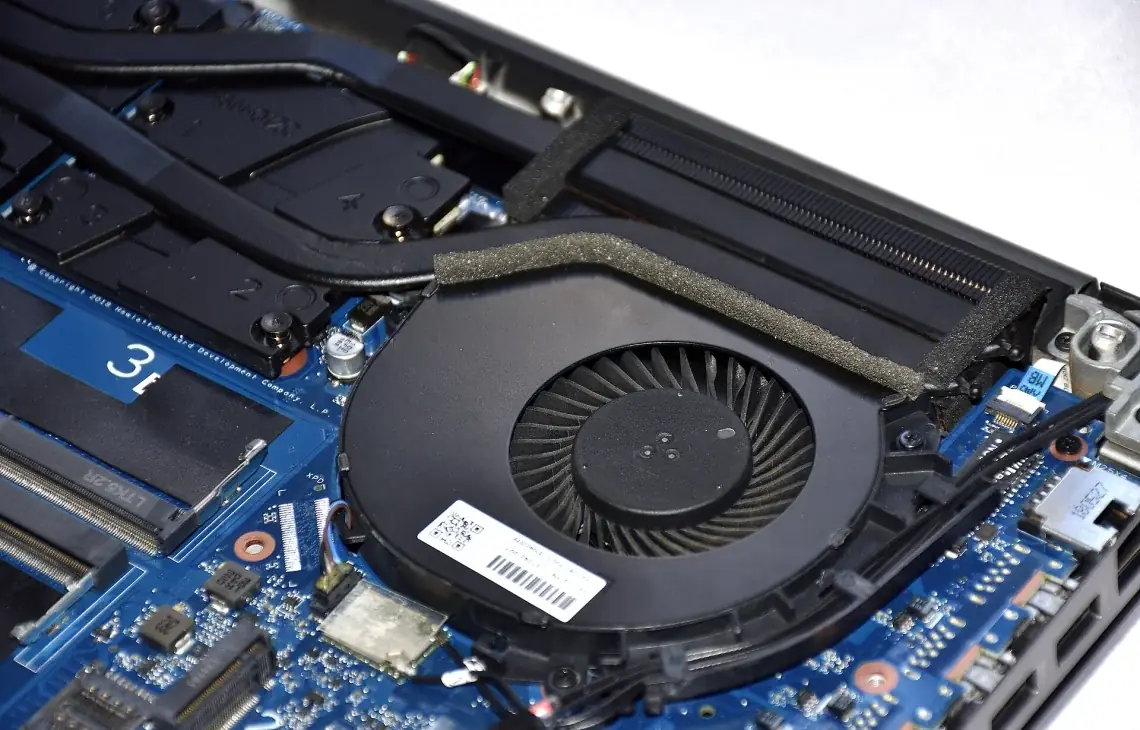

Uszkodzonego heatpipe nie naprawiamy – pęknięte lub wgniecione rury cieplne muszą być wymienione na nowe. W większości laptopów heatpipe jest zintegrowany z modułem chłodzenia (heatpipe, podstawa CPU, radiator, ewentualnie wentylator). Koszt nowego modułu chłodzenia zależy od modelu, do czego dochodzi robocizna wymiany – wycena po oględzinach. Czas realizacji: 60–120 minut (przy dostępności części). Gwarancja: do 12 miesięcy.
