W laptopie z dedykowaną kartą graficzną, gdzie procesor i GPU dzielą wspólny układ chłodzenia, temperatury obu komponentów powinny być względnie zbliżone przy podobnym poziomie obciążenia. Jeśli CPU osiąga 95°C podczas gdy GPU ledwie 55°C (lub odwrotnie), wskazuje to na dysfunkcję w tej części układu chłodzenia, która obsługuje przegrzewający się komponent.
Nierówne temperatury to diagnostyczny sygnał, który pozwala zlokalizować usterkę z dużą precyzją. Nasz serwis interpretuje wyniki pomiarów i proponuje celowaną naprawę, bez zbędnych wymian sprawnych części.
Typowa architektura chłodzenia w laptopach

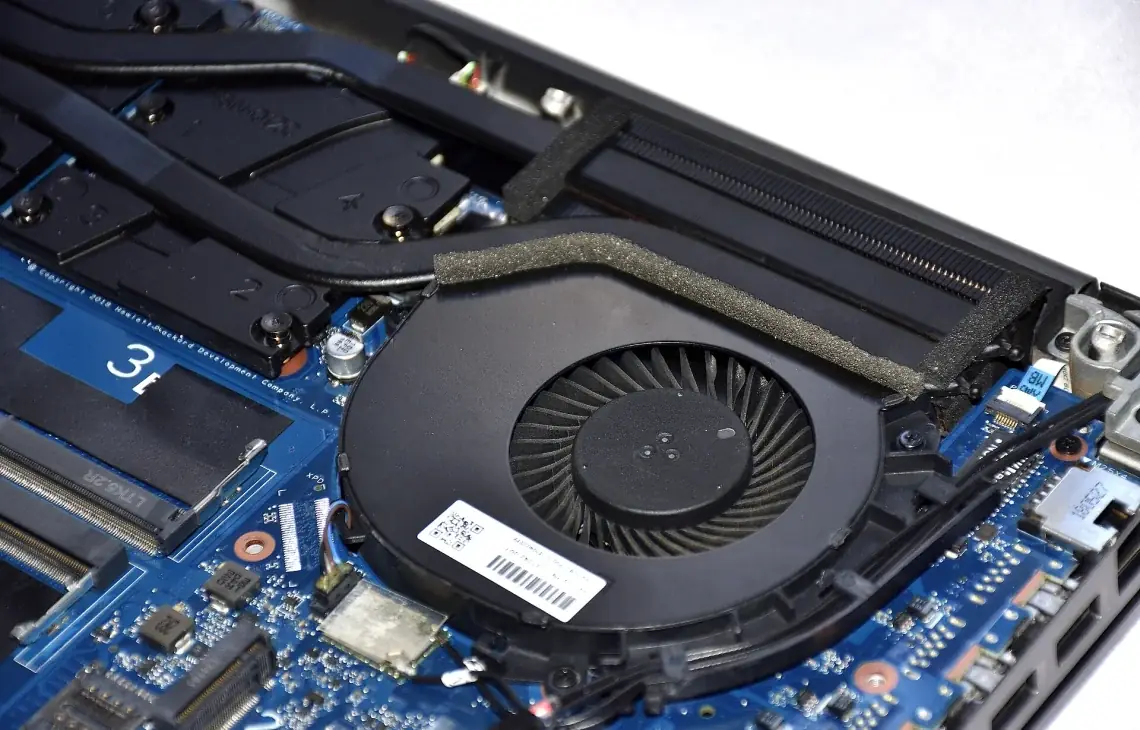

W większości laptopów z dedykowaną grafiką zastosowano układ z dwoma oddzielnymi heatpipe (jeden dla CPU, drugi dla GPU) prowadzącymi do wspólnego lub oddzielnych radiatorów. W laptopach ultracienkich (np. Dell XPS 15, ASUS ZenBook Pro) oba komponenty dzielą jeden wspólny radiator wentylowany jednym lub dwoma wentylatorami. W laptopach gamingowych (np. ASUS ROG, Lenovo Legion) dwa oddzielne radiatory i wentylatory obsługują CPU i GPU niezależnie.
Awaria jednego z heatpipe lub zatkanie jednego z radiatorów (np. pyłem po jednej stronie obudowy) może powodować dramatyczne nierówności temperatur. Zidentyfikowanie nierówności jest pierwszym krokiem do celowej naprawy.
Interpretacja nierównych temperatur
CPU gorący, GPU chłodny: heatpipe CPU może być uszkodzony lub zatkany; pasta na CPU może być wyschnięta lub niedostateczna; obszar radiatora CPU może być bardziej zatknięty pyłem niż obszar GPU. GPU gorący, CPU chłodny: podkładki termiczne na pamięci VRAM mogą być zużyte, heatpipe GPU może być uszkodzony lub pasta na die GPU jest stara. Oba gorące: ogólne zanieczyszczenie układu chłodzenia, wentylator na zbyt niskich obrotach.
Przy diagnozie mierzymy temperatury obu komponentów jednocześnie przy użyciu HWiNFO pod obciążeniem CPU (Prime95) i GPU (FurMark) oddzielnie i razem. To daje pełny obraz efektywności całego układu chłodzenia.
Naprawa nierówności temperatur
Naprawa ukierunkowana na wyniki diagnostyki: przy gorącym CPU wymieniamy pastę na CPU i sprawdzamy jego heatpipe; przy gorącym GPU wymieniamy pastę i podkładki termiczne na GPU oraz weryfikujemy jego heatpipe; przy obu gorących czyścimy cały układ chłodzenia. W każdym przypadku wymieniamy pastę na obu komponentach przy okazji demontażu modułu.
Po naprawie przeprowadzamy weryfikacyjny test temperatur pod obciążeniem – temperatury CPU i GPU powinny być zbliżone do siebie (różnica < 15°C przy tym samym obciążeniu względnym). Gwarancja: do 12 miesięcy. Protokół serwisowy zawiera wyniki pomiarów przed i po.
Podkładki termiczne GPU – zapomniane ogniwo
Poza pastą na die GPU, pamięci VRAM i tranzystory zasilania GPU są chłodzone przez podkładki termiczne (thermal pads). Stare, zutwardziałe podkładki mogą podnosić temperaturę pamięci VRAM o 10–20°C. W laptopach gamingowych (np. RTX 4060/4070) temperatury VRAM są monitorowane osobno – wartości powyżej 90°C wskazują na zużyte podkładki. Wymieniamy je na podkładki Dowsil, Gelid lub GD900 o właściwej grubości i przewodności.
