Układy BGA – naprawy jakie najczęściej wykonujemy to temat dotyczący zaawansowanych napraw płyt głównych laptopów, układów graficznych, chipsetów, mostków, kontrolerów i innych scalaków montowanych w technologii Ball Grid Array.

Najczęściej diagnozujemy laptopy, które nie uruchamiają się, nie wyświetlają obrazu, mają artefakty na ekranie, resetują się pod obciążeniem, zawieszają się po nagrzaniu, nie wykrywają podzespołów albo wykazują objawy uszkodzenia po przegrzaniu, zalaniu, upadku lub wcześniejszej nieprawidłowej naprawie.

Naprawa układów BGA wymaga precyzyjnej diagnostyki, kontroli temperatur, pomiarów płyty głównej, oceny połączeń lutowniczych, stanu laminatu oraz decyzji, czy potrzebne jest czyszczenie, reballing, ponowny montaż, wymiana układu czy naprawa torów zasilania.

Układy BGA – naprawy jakie najczęściej wykonujemy w laptopach

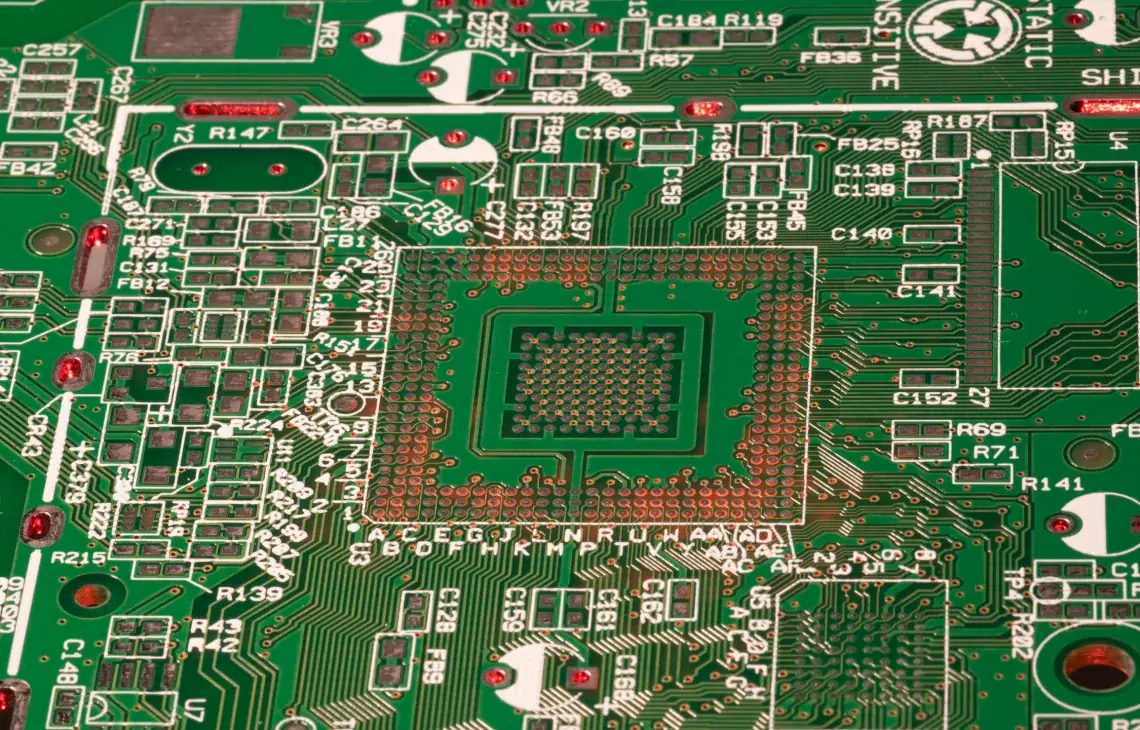

Układy BGA – naprawy jakie najczęściej wykonujemy obejmuje diagnostykę i naprawę zaawansowanych usterek płyty głównej laptopa. BGA, czyli Ball Grid Array, to technologia montażu układów scalonych, w której połączenia elektryczne znajdują się pod spodem układu w postaci siatki kulek lutowniczych. W laptopach w tej technologii montowane są między innymi układy graficzne, chipsety, mostki, kontrolery, procesory wlutowane, pamięci oraz niektóre układy zarządzania komunikacją i zasilaniem.

Naprawy BGA należą do bardziej wymagających prac serwisowych, ponieważ układ nie ma widocznych wyprowadzeń po bokach. Połączenia znajdują się pod elementem, dlatego zwykła kontrola wzrokowa nie wystarcza. Objawy uszkodzenia mogą być podobne do awarii matrycy, pamięci RAM, dysku, BIOS-u, systemu Windows, zasilacza lub układu chłodzenia. Dlatego przed podjęciem decyzji o reballingu albo wymianie układu BGA wykonujemy diagnostykę całej płyty głównej, a nie tylko pojedynczego elementu.

Diagnostyka układów BGA

Diagnostykę rozpoczynamy od analizy objawów zgłaszanych przez użytkownika. Sprawdzamy, czy laptop uruchamia się, czy pojawia się obraz, czy wentylator startuje, czy urządzenie reaguje na przycisk zasilania, czy ładuje baterię, czy działa na monitorze zewnętrznym i czy objawy zmieniają się po nagrzaniu płyty. Istotne jest również to, czy laptop wcześniej się przegrzewał, był zalany, upadł, miał wymieniany układ chłodzenia albo był poddany wcześniejszej naprawie metodą podgrzewania.

Podczas diagnostyki wykonujemy pomiary podstawowych linii zasilania, kontrolujemy pobór prądu, sprawdzamy zwarcia, analizujemy działanie sekcji zasilania układu BGA, oceniamy stan chłodzenia, sprawdzamy pamięć RAM, BIOS / UEFI, matrycę, porty obrazu oraz zachowanie płyty pod obciążeniem. Dopiero po wykluczeniu innych przyczyn można ocenić, czy problem rzeczywiście dotyczy układu BGA, jego połączeń lutowniczych, zasilania, komunikacji czy samego rdzenia układu.

Najczęstsze objawy uszkodzenia układów BGA

• laptop nie uruchamia się mimo poprawnego zasilacza i baterii,
• brak obrazu na matrycy oraz monitorze zewnętrznym,
• artefakty graficzne, paski, przebarwienia, migotanie lub losowe zniekształcenia obrazu,
• laptop zawiesza się po nagrzaniu albo wyłącza się pod obciążeniem,
• system pokazuje błędy sterownika grafiki albo uruchamia się tylko w trybie awaryjnym,
• płyta główna pobiera nietypowy prąd i zatrzymuje procedurę startową,
• po wcześniejszym przegrzaniu laptop działa niestabilnie lub nie startuje,
• po zalaniu pojawiają się zwarcia, brak obrazu lub brak inicjalizacji podzespołów,
• po nieprawidłowym podgrzewaniu objawy wracają albo płyta zachowuje się gorzej niż wcześniej.

Układ graficzny BGA

Jednym z najczęściej diagnozowanych elementów BGA jest układ graficzny. Jego usterka może powodować brak obrazu, artefakty, zawieszanie systemu, błędy sterownika, restarty podczas uruchamiania aplikacji graficznych albo wyłączanie laptopa pod obciążeniem. W laptopach z grafiką dedykowaną objawy mogą występować tylko przy przełączeniu na mocniejszy układ, podczas pracy z grami, programami graficznymi, projektowaniem, obróbką wideo albo podłączonym monitorem zewnętrznym.

Sprawdzamy, czy problem występuje na grafice zintegrowanej, dedykowanej, na matrycy i na zewnętrznym ekranie. Kontrolujemy sterowniki, temperatury, pamięć graficzną, sekcję zasilania GPU oraz zachowanie płyty pod obciążeniem. Jeżeli uszkodzony jest sam układ graficzny, skuteczną naprawą może być jego wymiana. Jeżeli problem dotyczy tylko połączeń lutowniczych, rozważana jest naprawa połączenia, ale decyzja zależy od stanu płyty, wieku układu i przyczyny awarii.

Reballing układów BGA

Reballing polega na demontażu układu BGA, oczyszczeniu pól lutowniczych, usunięciu starego spoiwa, nałożeniu nowych kulek lutowniczych i ponownym montażu układu na płycie głównej. Jest to precyzyjna procedura, która wymaga właściwego profilu temperaturowego, kontroli podgrzewania laminatu, ochrony sąsiednich elementów oraz odpowiedniego przygotowania powierzchni. Nie jest to zwykłe „podgrzanie układu”, lecz pełny proces serwisowy.

Reballing ma sens tylko wtedy, gdy diagnostyka wskazuje na problem z połączeniami pod układem, a sam rdzeń układu jest sprawny. Jeżeli układ jest uszkodzony wewnętrznie, ma zdegradowany rdzeń, przegrzewał się przez długi czas albo był wcześniej nieprawidłowo podgrzewany, samo odtworzenie kulek lutowniczych może nie rozwiązać problemu. Wtedy właściwsza jest wymiana układu na zgodny element.

Wymiana układu BGA

Wymiana układu BGA jest wykonywana wtedy, gdy uszkodzony jest sam układ scalony, a nie tylko jego połączenia z płytą. Dotyczy to między innymi układów graficznych, chipsetów, kontrolerów i mostków, które uległy awarii po przegrzaniu, zwarciu, zalaniu, uszkodzeniu sekcji zasilania albo naturalnej degradacji. Wymiana wymaga dobrania właściwego układu o odpowiednim oznaczeniu, rewizji i zgodności z płytą główną.

Przed montażem nowego układu sprawdzamy zasilanie, sygnały sterujące, stan laminatu, chłodzenie i przyczynę pierwotnej awarii. Wymiana układu bez usunięcia przyczyny problemu może doprowadzić do ponownego uszkodzenia. Po montażu wykonujemy testy startu płyty, obrazu, stabilności systemu, temperatur, obciążenia i działania urządzeń zależnych od danego układu.

Nieprawidłowe podgrzewanie układów BGA

Jednym z poważnych problemów są wcześniejsze próby naprawy polegające na krótkim podgrzaniu układu gorącym powietrzem. Taka metoda może chwilowo przywrócić działanie laptopa, ale zwykle nie usuwa przyczyny awarii. Może natomiast uszkodzić laminat, przegrzać sąsiednie elementy, osłabić połączenia, zdeformować płytę i utrudnić późniejszą naprawę. W skrajnych przypadkach płyta po takiej próbie wymaga znacznie szerszej diagnostyki.

Podczas przyjęcia laptopa zwracamy uwagę na ślady wcześniejszego grzania, przebarwienia laminatu, przesunięte elementy, topnik pozostawiony pod układem i uszkodzenia mechaniczne. Jeżeli płyta była wcześniej nieprawidłowo naprawiana, oceniamy, czy możliwa jest bezpieczna naprawa BGA, czy uszkodzenia laminatu są zbyt duże. Profesjonalna naprawa wymaga kontroli temperatury, a nie przypadkowego podgrzewania płyty.

Układy BGA po przegrzaniu laptopa

Przegrzewanie jest jedną z głównych przyczyn problemów z układami BGA. Zatkany radiator, zużyta pasta termoprzewodząca, uszkodzony wentylator, kurz w kanale chłodzenia albo źle zamontowany układ chłodzenia powodują wysokie temperatury procesora, grafiki i chipsetu. Długotrwała praca w takich warunkach może prowadzić do niestabilności, błędów grafiki, zawieszania systemu i degradacji układu.

Przy naprawie BGA zawsze sprawdzamy układ chłodzenia. Nawet poprawnie wymieniony układ może ponownie ulec awarii, jeśli laptop nadal się przegrzewa. Kontrolujemy radiator, wentylator, termopady, docisk chłodzenia, czystość kanałów powietrza i temperatury pod obciążeniem. Naprawa BGA bez serwisu chłodzenia jest niepełna, jeśli pierwotną przyczyną problemu była temperatura.

Układy BGA po zalaniu

Zalanie laptopa może uszkodzić układy BGA, ich zasilanie, linie sygnałowe, elementy wokół układu i sam laminat płyty głównej. Płyn może dostać się pod układ, gdzie trudno go usunąć bez specjalistycznych czynności. Korozja pod BGA może powodować zwarcia, niestabilną pracę, brak startu, brak obrazu albo okresowe zawieszanie laptopa.

Po zalaniu nie należy uruchamiać laptopa ani podłączać zasilacza. Najpierw sprawdzamy płytę główną, zasilanie, obszary korozji, układy BGA, pamięć, BIOS, klawiaturę i baterię. Jeżeli płyn dostał się pod układ, naprawa może wymagać demontażu elementu, czyszczenia pól i oceny stanu laminatu. Samo wysuszenie laptopa nie usuwa osadów i nie zatrzymuje korozji.

Naprawa torów zasilania układów BGA

Nie każdy problem z BGA oznacza uszkodzony układ. Bardzo często awarii ulega sekcja zasilania odpowiedzialna za dany element. Uszkodzony tranzystor, kontroler przetwornicy, kondensator, rezystor pomiarowy albo zwarcie na linii zasilającej może powodować objawy identyczne jak uszkodzenie układu BGA. Dlatego przed wymianą układu wykonujemy pomiary zasilania i analizę zwarć.

Sprawdzamy przetwornice, napięcia główne i pomocnicze, rezystancje linii, sygnały włączenia, komunikację z BIOS-em oraz pobór prądu. Jeżeli problem dotyczy zasilania, naprawa układu BGA nie będzie skuteczna bez usunięcia usterki w sekcji zasilającej. Prawidłowa kolejność diagnostyki pozwala uniknąć niepotrzebnej wymiany sprawnego układu.

Testy po naprawie BGA

Po naprawie układu BGA wykonujemy testy stabilności, ponieważ samo uruchomienie laptopa nie wystarcza do oceny skuteczności. Sprawdzamy start płyty, obraz na matrycy i monitorze zewnętrznym, pracę systemu, temperatury, zachowanie pod obciążeniem, sterowniki grafiki, pamięć, porty, ładowanie i komunikację z podzespołami. W przypadku układów graficznych testujemy również obciążenie GPU i stabilność obrazu.

Test końcowy pozwala wykryć problemy, które pojawiają się dopiero po nagrzaniu lub pod większym obciążeniem. Jeżeli układ BGA został naprawiony poprawnie, laptop powinien pracować stabilnie, bez artefaktów, restartów, zawieszeń i zaniku obrazu. Równolegle kontrolujemy chłodzenie, ponieważ temperatura ma bezpośredni wpływ na trwałość naprawy.

Zakres najczęstszych napraw układów BGA

• diagnostyka układów BGA przy braku obrazu, artefaktach, restartach i zawieszaniu laptopa,
• naprawa układu graficznego BGA oraz kontrola obrazu na matrycy i monitorze zewnętrznym,
• reballing układu BGA przy podejrzeniu uszkodzonych połączeń lutowniczych,
• wymiana uszkodzonego układu BGA na zgodny element o właściwej rewizji,
• czyszczenie pól lutowniczych, przygotowanie laminatu i kontrola stanu płyty,
• naprawa sekcji zasilania układów BGA, przetwornic i elementów towarzyszących,
• diagnostyka po przegrzaniu, kontrola radiatora, wentylatora, pasty i termopadów,
• diagnostyka po zalaniu, kontrola korozji, zwarć i płynu pod układem,
• testy końcowe stabilności, temperatur, obrazu, obciążenia i pracy systemu.

Dlaczego warto wykonać diagnostykę układów BGA

Układy BGA są kluczowymi elementami płyty głównej laptopa. Ich awarie mogą powodować brak obrazu, problemy z grafiką, zawieszanie systemu, restarty, brak startu, błędy sterowników, brak wykrywania podzespołów i niestabilną pracę komputera. Jednocześnie podobne objawy mogą wynikać z wielu innych usterek: dysku, pamięci RAM, BIOS-u, matrycy, zasilania, chłodzenia albo systemu operacyjnego. Dlatego decyzja o reballingu lub wymianie układu powinna wynikać z pomiarów, a nie z samego objawu.

Jeżeli laptop nie wyświetla obrazu, pokazuje artefakty, przegrzewa się, zawiesza po nagrzaniu, resetuje pod obciążeniem, był wcześniej podgrzewany albo przestał działać po zalaniu, warto rozpocząć od pełnej diagnostyki płyty głównej. Prawidłowo wykonana naprawa BGA pozwala przywrócić stabilną pracę laptopa, ograniczyć ryzyko powrotu usterki i uniknąć przypadkowej wymiany sprawnych podzespołów.
