Układ Super I/O to jeden z tych elementów płyty głównej, o których rzadko się mówi, dopóki komputer nie zacznie zachowywać się „dziwnie”. W praktyce Super I/O (często kojarzony z producentami ITE, Nuvoton, Winbond) odpowiada za szereg funkcji niskopoziomowych: monitoring temperatur i napięć, sterowanie wentylatorem, obsługę sygnału przycisku zasilania, czujników pokrywy, a w wielu konstrukcjach także elementy związane z klawiaturą i portami „legacy”.

Gdy układ Super I/O lub jego otoczenie na płycie jest uszkodzone, objawy potrafią wprowadzać w błąd: wentylator chodzi na 100%, laptop wyłącza się bez powodu, nie reaguje na przycisk power, pojawiają się problemy z uśpieniem/wybudzaniem albo sprzęt nie trzyma stabilności pod obciążeniem. To usterki sprzętowe – wymagają diagnostyki na poziomie płyty głównej, a nie „naprawy Windows”.

Poniżej opisujemy, jakie naprawy związane z układem Super I/O wykonujemy najczęściej oraz jak wygląda bezpieczny proces serwisowy w Serwis Laptopów Wiatraczna.

Czym jest układ Super I/O i za co odpowiada?

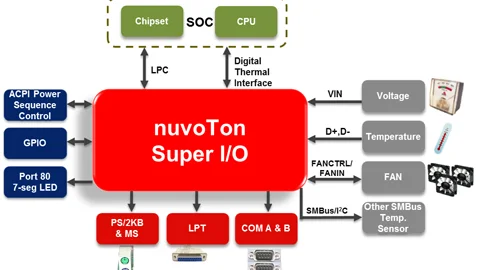

Super I/O to kontroler wejścia/wyjścia działający „blisko sprzętu”. Komunikuje się z chipsetem/CPU (najczęściej przez LPC lub eSPI) i zbiera sygnały z wielu miejsc płyty: czujników temperatur, linii zasilania, sygnałów wentylatora (PWM/TACH), a także różnych pinów sterujących. W komputerach stacjonarnych często obsługuje też funkcje legacy (COM, LPT, PS/2), natomiast w laptopach jego rola zwykle koncentruje się na monitoringu i sterowaniu platformą.

W praktyce oznacza to, że awaria Super I/O potrafi:

• zablokować start (brak reakcji na przycisk zasilania),
• zaburzyć termikę (wentylator na maksymalnych obrotach lub brak reakcji wentylatora),
• powodować losowe wyłączenia (zła interpretacja sygnałów temperatury/napięcia),
• generować problemy z trybami zasilania (uśpienie/wybudzanie, stany spoczynku),
• wywoływać „pozorne” usterki peryferiów (np. błędne odczyty czujników, brak stabilności).

Najczęstsze objawy uszkodzonego Super I/O

Do serwisu najczęściej trafiają urządzenia z objawami, które trudno jednoznacznie przypisać do jednego podzespołu. Jeśli powtarza się jeden z poniższych scenariuszy, Super I/O (lub jego otoczenie) jest jednym z elementów, które zawsze weryfikujemy:

• wentylator pracuje na 100% od startu lub zachowuje się nielogicznie (skoki obrotów),
• laptop/PC wyłącza się po krótkim czasie bez przegrzania,
• brak reakcji na przycisk power mimo obecnych napięć standby,
• problemy z uśpieniem i wybudzaniem, samoczynne wybudzenia,
• dziwne odczyty temperatur/napięć lub ich brak (monitoring „N/A”),
• objawy pojawiły się po przepięciu, zwarciu na porcie lub po zalaniu.

Układ Super I/O – naprawy jakie najczęściej wykonujemy

1) Diagnostyka linii zasilania i sygnałów sterujących

Zanim podejmiemy decyzję o wymianie układu, sprawdzamy fundamenty: czy Super I/O ma prawidłowe zasilanie, czy nie ma zwarć na jego liniach oraz czy sygnały kontrolne zachowują się logicznie. Często przyczyną jest nie sam układ, a element w jego otoczeniu: kondensator SMD robiący zwarcie, uszkodzony rezystor podciągający lub filtr ESD po przepięciu.

To ważne, bo w praktyce „uszkodzony Super I/O” bywa skutkiem wtórnym: kontroler reaguje na nieprawidłowy sygnał z innego miejsca płyty i przechodzi w stan awaryjny.

2) Naprawa sterowania wentylatorem i toru pomiaru temperatur

Wentylator na maksymalnych obrotach to jeden z najbardziej typowych objawów. Przyczyną może być:

• brak odczytu czujnika temperatury (Super I/O „dmucha na zapas”),
• uszkodzenie linii PWM/TACH,
• zwarcie/korozja w okolicy układu po zalaniu,
• problem z zasilaniem wentylatora lub jego sterowaniem.

W serwisie weryfikujemy tor sterowania, przywracamy prawidłową pracę sygnałów i testujemy zachowanie pod obciążeniem (temperatury oraz krzywa wentylatora), żeby uniknąć powrotu usterki.

3) Naprawy po przepięciu: uszkodzone zabezpieczenia i linie wejścia/wyjścia

Przepięcia bardzo często „wchodzą” przez porty i masę. Wtedy cierpią elementy ochronne, ale też linie sygnałowe, które trafiają do kontrolerów takich jak Super I/O. Objawy mogą obejmować brak startu, niestabilność, błędne odczyty czujników lub problemy z przyciskiem zasilania.

Naprawa polega na zlokalizowaniu uszkodzonego toru, wymianie elementów zabezpieczających oraz przywróceniu prawidłowych warunków pracy kontrolera. Na końcu wykonujemy testy powtarzalności: wiele cykli startu i testy stabilności.

4) Naprawy po zalaniu: czyszczenie, usuwanie korozji, odbudowa połączeń

Zalanie jest podstępne, bo objawy często nie pojawiają się od razu. Korozja potrafi zjadać drobne elementy SMD w okolicy układu, a to powoduje losowe usterki: raz działa, raz nie, wentylator wariuje, komputer nie chce się wybudzać. W ramach serwisu czyścimy obszar, weryfikujemy elementy w otoczeniu (rezystory, kondensatory, filtry), naprawiamy uszkodzone połączenia i testujemy działanie w czasie, nie tylko „tu i teraz”.

5) Wymiana układu Super I/O (mikrolutowanie) i naprawa pól lutowniczych

Jeżeli diagnostyka potwierdza uszkodzenie samego kontrolera, wykonujemy wymianę układu. To praca precyzyjna: układ ma wiele wyprowadzeń i bywa osadzony w sposób wymagający odpowiedniego profilu grzania. Po nieudanych próbach napraw w innych miejscach zdarza się też konieczność odbudowy pól lutowniczych i ścieżek, aby nowy układ miał stabilny kontakt elektryczny.

Po wymianie wykonujemy serię testów: start/stop, praca na zasilaczu i baterii (jeśli dotyczy), obciążenie termiczne i kontrola stabilności.

6) Usterki „systemowe”, które w rzeczywistości są sprzętowe

Super I/O jest tak nisko w architekturze sprzętu, że jego usterki potrafią wyglądać jak problem sterowników lub systemu. Jeśli komputer:

• zawiesza się w sposób powtarzalny przy zmianie stanów zasilania,
• ma nielogiczne odczyty czujników,
• wyłącza się bez przegrzania,
• ma problemy z reakcją na przycisk power,

to reinstalacja systemu zwykle nic nie zmieni. W serwisie rozdzielamy warstwy: najpierw sprzęt i sygnały, dopiero potem konfiguracja.

Jak wygląda bezpieczny proces serwisowy?

Naprawy płyty głównej wymagają metodyki. W Serwis Laptopów Wiatraczna pracujemy według schematu:

• diagnoza objawów i odtworzenie problemu (kiedy się pojawia, przy jakim scenariuszu),
• pomiary napięć i sygnałów w obszarze kontrolera,
• lokalizacja przyczyny (układ vs. otoczenie, zwarcie vs. uszkodzenie logiczne),
• naprawa właściwa (czyszczenie po zalaniu, wymiana elementów, mikrolutowanie),
• testy stabilności (kilka cykli startu, obciążenie, kontrola termiki i zachowania w czasie).

Dzięki temu naprawa jest trwała, a problem nie wraca po kilku dniach.

Kiedy warto zgłosić się do serwisu?

Jeżeli widzisz symptomy sugerujące problem z układem Super I/O – szczególnie po zalaniu, przepięciu lub przy objawach związanych z wentylatorem i zasilaniem – szybka diagnostyka jest najlepszą decyzją. Im wcześniej usterka zostanie zatrzymana, tym mniejsze ryzyko, że praca płyty w stanie niestabilnym doprowadzi do kolejnych uszkodzeń.
