Układ podświetlenia matrycy (LED driver) to fragment elektroniki, który „zapala” ekran laptopa. Gdy sterownik podświetlenia lub jego otoczenie na płycie głównej ulegnie uszkodzeniu, obraz często nadal jest generowany, ale ekran pozostaje ciemny – widać go dopiero pod latarką. To klasyczny przypadek: „laptop działa, ale nic nie widać”.

Usterki LED drivera bywają mylone z awarią matrycy albo systemu. W praktyce winne mogą być: bezpiecznik podświetlenia, przetwornica podnosząca napięcie (boost), sygnały sterujące BL_EN/BL_PWM, uszkodzona taśma matrycy, zwarcie po zalaniu lub przepięciu. Dlatego skuteczna naprawa zaczyna się od diagnostyki na poziomie płyty głównej, a nie od przypadkowych wymian.

Poniżej opisujemy, jakie naprawy LED drivera wykonujemy najczęściej oraz jak wygląda profesjonalny proces serwisowy, dzięki któremu podświetlenie działa stabilnie i nie wraca po kilku dniach.

Czym jest LED driver i dlaczego jest tak ważny?

Matryca LCD sama z siebie nie świeci – jedynie „moduluje” światło. Źródłem światła są diody LED umieszczone w matrycy (najczęściej jako listwy). Żeby diody mogły świecić, potrzebują odpowiedniego zasilania i sterowania jasnością. Za to odpowiada układ podświetlenia matrycy (LED driver), który zwykle:

• podnosi napięcie do wartości wymaganej przez listwy LED (przetwornica boost),
• stabilizuje prąd (w zależności od konstrukcji),
• reaguje na sygnał BL_EN (włączenie podświetlenia),
• reguluje jasność sygnałem BL_PWM (sterowanie impulsowe),
• współpracuje z kontrolerami płyty (EC/KBC, chipset) i zabezpieczeniami.

Wystarczy awaria jednego elementu w tym torze, aby ekran pozostał czarny mimo poprawnej pracy laptopa. Co więcej, LED driver pracuje na podwyższonych napięciach, więc usterki często wynikają z zwarć, uszkodzeń zabezpieczeń albo problemów w okolicy złącza matrycy.

Najczęstsze objawy uszkodzenia podświetlenia matrycy

W serwisie najczęściej spotykamy się z takimi symptomami:

• ekran jest czarny, ale pod mocnym światłem widać zarys obrazu,
• podświetlenie miga, przygasa albo działa tylko pod określonym kątem klapy,
• jasność nie reaguje na regulację lub działa tylko na jednym poziomie,
• podświetlenie działa po uruchomieniu, ale gaśnie po chwili lub po uśpieniu,
• laptop działa na zewnętrznym monitorze, a wbudowany ekran jest ciemny,
• usterka pojawiła się po upadku, zalaniu, przepięciu albo po wymianie matrycy.

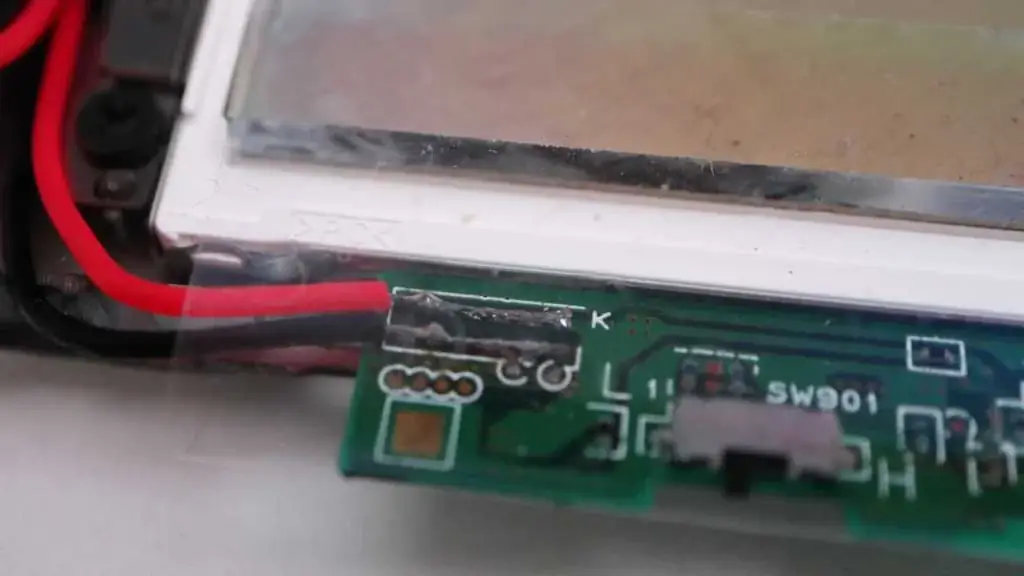

Układ podświetlenia matrycy (LED driver) – naprawy jakie najczęściej wykonujemy

1) Weryfikacja: matryca/taśma czy LED driver na płycie?

Pierwszy etap to rozdzielenie, czy problem jest po stronie matrycy (diody LED, elektronika w panelu), taśmy matrycy (przetarcia przy zawiasach, luźne złącza) czy płyty głównej. To kluczowe, bo objaw „ciemny ekran” może mieć kilka przyczyn, a każda wymaga innego podejścia.

Sprawdzamy m.in. zachowanie na zewnętrznym monitorze, reakcję na zmianę jasności, oraz czy problem zależy od ruchu klapą. Jeśli podświetlenie zapala się przy poruszeniu, często winna jest taśma. Jeśli nie zapala się nigdy, skupiamy się na torze LED drivera.

2) Naprawa bezpiecznika podświetlenia i elementów zabezpieczających

W wielu laptopach w torze zasilania podświetlenia znajduje się bezpiecznik SMD oraz elementy ochronne. Po zwarciu w taśmie matrycy, po uszkodzeniu portów lub po przepięciu bezpiecznik może się przepalić, odcinając zasilanie dla podświetlenia. Objaw jest charakterystyczny: obraz „jest”, ale ekran nie świeci.

Naprawa polega na diagnostyce toru (żeby nie wymienić bezpiecznika „na chwilę”), usunięciu przyczyny zwarcia oraz przywróceniu prawidłowego zasilania. Dopiero wtedy podświetlenie ma szansę działać trwale.

3) Diagnostyka i naprawa przetwornicy LED (boost) oraz elementów mocy

LED driver często wykorzystuje przetwornicę podnoszącą napięcie. W jej skład wchodzą m.in. cewka, dioda, tranzystor/MOSFET, kondensatory i układ sterujący. Usterki w tym obszarze mogą powodować brak podświetlenia, miganie albo gaśnięcie po chwili (zadziałanie zabezpieczeń).

Najczęściej naprawiamy:

• zwarcia w kondensatorach SMD w torze zasilania,
• uszkodzone cewki/dławiki lub elementy przełączające,
• skutki przegrzania i uszkodzeń wtórnych po zwarciu,
• niestabilność napięcia wynikającą z elementów otoczenia.

4) Brak sygnałów BL_EN / BL_PWM – naprawy sterowania podświetleniem

Nawet jeśli tor mocy jest sprawny, podświetlenie może się nie włączyć bez sygnału BL_EN (enable) i prawidłowego BL_PWM (regulacja jasności). Problemy z tymi sygnałami mogą wynikać z uszkodzeń po zalaniu, błędów w obszarze EC/KBC, uszkodzonych rezystorów podciągających lub przerwanych połączeń.

W ramach serwisu weryfikujemy, czy platforma „wydaje polecenie” włączenia podświetlenia, a jeśli nie – lokalizujemy, gdzie sygnał zanika. Dzięki temu naprawa nie sprowadza się do wymiany przypadkowych elementów.

5) Naprawy po zalaniu: korozja w okolicy złącza matrycy i LED drivera

Zalanie często dociera do obszaru klawiatury, ale jego skutki potrafią ujawnić się w rejonie złącza matrycy i torów podświetlenia. Korozja uszkadza drobne elementy SMD, pogarsza kontakt w złączach i potrafi powodować usterki „losowe”: raz działa, raz nie, miganie, gaśnięcie po czasie.

W takich przypadkach wykonujemy czyszczenie i neutralizację osadów, przegląd elementów w torze podświetlenia, naprawę połączeń oraz testy w czasie. Przy zalaniu kluczowa jest stabilność po kilku cyklach pracy i po nagrzaniu, a nie jednorazowe „zapaliło się”.

6) Wymiana lub naprawa złącza taśmy matrycy (eDP/LVDS) i okolic

Uszkodzone złącze lub jego luty potrafią odcinać linie zasilania LED albo sygnały sterujące. Objawy często zależą od ruchu klapą i nacisku na obudowę. W serwisie weryfikujemy stan złącza, jego mocowanie, jakość lutów oraz ewentualne uszkodzenia pól lutowniczych po wcześniejszych naprawach. Gdy jest to konieczne, wykonujemy precyzyjne naprawy w obszarze złącza.

7) Wymiana układu LED driver (mikrolutowanie) i odbudowa pól lutowniczych

Jeśli diagnostyka potwierdzi awarię samego sterownika podświetlenia, wykonujemy wymianę układu na płycie głównej. To naprawa wymagająca doświadczenia i odpowiednich narzędzi, ponieważ układy pracują w gęstym otoczeniu elementów SMD, a po wcześniejszych „próbach” zdarzają się uszkodzone pady i ścieżki.

Po wymianie nie kończymy na tym, że „ekran świeci”. Wykonujemy testy: regulacja jasności, praca po uśpieniu/wybudzeniu, stabilność pod obciążeniem oraz kontrola, czy nie ma nadmiernego nagrzewania w torze podświetlenia.

Dlaczego usterki LED drivera często wracają po „szybkiej naprawie”?

Najczęstszy błąd to wymiana bezpiecznika lub układu bez usunięcia przyczyny zwarcia. Jeśli taśma matrycy jest przetarta, a w torze wciąż występuje zwarcie, podświetlenie może wrócić tylko na chwilę. Podobnie po zalaniu – bez czyszczenia i neutralizacji osadów korozja nadal pracuje i problem pojawia się ponownie.

Dlatego w Serwis Laptopów Wiatraczna stawiamy na diagnostykę przyczynową: najpierw sprawdzamy, dlaczego tor podświetlenia przestał działać, a dopiero potem wykonujemy naprawę właściwą i testy powtarzalności.

Jak wygląda proces serwisowy w praktyce?

Standardowo naprawa układu podświetlenia matrycy obejmuje:

• potwierdzenie objawu i odróżnienie braku podświetlenia od braku obrazu,
• sprawdzenie toru zasilania i zabezpieczeń podświetlenia,
• weryfikację sygnałów BL_EN i BL_PWM oraz logiki sterowania,
• diagnostykę złącza matrycy i taśmy (mechanika, przetarcia, luzy),
• naprawę przyczyny (zwarcia, korozja, elementy mocy, układ LED driver),
• testy końcowe: jasność, stabilność, praca po uśpieniu, brak migania i gaśnięcia.

Kiedy warto zgłosić laptop do serwisu?

• gdy ekran jest czarny, ale pod latarką widać obraz,
• gdy podświetlenie miga, gaśnie po czasie albo działa tylko czasami,
• gdy problem pojawił się po wymianie matrycy lub po pracach przy zawiasach,
• gdy laptop był zalany lub wystąpiło przepięcie,
• gdy zależy Ci na trwałej naprawie bez powrotów usterki.

Jak pomagamy w Serwis Laptopów Wiatraczna?

Naprawy układu podświetlenia matrycy (LED driver) realizujemy kompleksowo: diagnozujemy tor zasilania i sterowania, usuwamy zwarcia, naprawiamy skutki zalania, stabilizujemy złącza i – jeśli trzeba – wykonujemy precyzyjne prace na płycie głównej. Na końcu testujemy laptop w scenariuszach, które najczęściej ujawniają problem: regulacja jasności, uśpienie/wybudzenie, dłuższa praca i obciążenie.

Jeśli podświetlenie w Twoim laptopie nie działa lub jest niestabilne, profesjonalna diagnostyka pozwoli szybko ustalić przyczynę i przywrócić pełną funkcjonalność ekranu.
