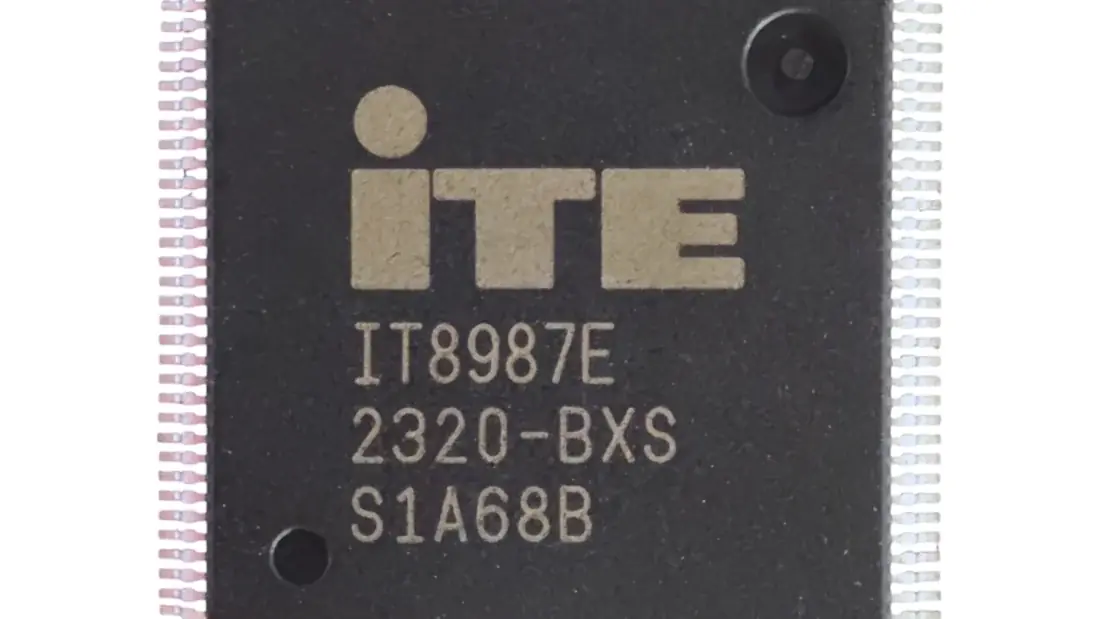

Układ EC/KBC (Embedded Controller / Keyboard Controller) to jeden z najważniejszych „mózgów” płyty głównej laptopa. Steruje sekwencją startu, reaguje na przycisk zasilania, kontroluje ładowanie baterii, wentylatory, klawiaturę, touchpad, diody i wiele sygnałów bezpieczeństwa. Gdy EC/KBC jest uszkodzony, laptop potrafi zachowywać się pozornie chaotycznie: raz wstaje, raz nie, gaśnie po sekundzie, nie ładuje albo pracuje z wentylatorem na wysokich obrotach.

W praktyce takie usterki rzadko da się rozwiązać „reinstalacją Windows”. To naprawy na poziomie elektroniki: diagnostyka linii zasilania i sygnałów sterujących, wykrywanie zwarć, naprawa okolic układu, a czasem wymiana i programowanie EC/KBC. Poniżej opisujemy, jakie naprawy układu EC/KBC wykonujemy najczęściej oraz jak wygląda bezpieczny proces serwisowy.

Jeśli Twój laptop nie reaguje na power, ma niestabilne ładowanie albo dziwne objawy po zalaniu/przepięciu – warto działać szybko. EC/KBC odpowiada za uruchomienie całej płyty, więc precyzyjna diagnoza oszczędza czas i ogranicza ryzyko dalszych uszkodzeń.

Czym jest EC/KBC i dlaczego jest krytyczny dla działania laptopa?

EC/KBC to mikrokontroler nadzorujący „życie” płyty głównej jeszcze zanim uruchomi się BIOS/UEFI i system operacyjny. To on decyduje o kolejności włączania przetwornic, sprawdza warunki bezpieczeństwa (np. czy nie ma zwarcia), zarządza ładowaniem, pilnuje temperatur i uruchamia wentylator. W wielu konstrukcjach EC odpowiada również za obsługę klawiatury (stąd nazwa KBC) oraz sygnały związane z trybami uśpienia i wybudzania.

Dlatego usterki EC/KBC często objawiają się w sposób, który wygląda „systemowo”, ale w rzeczywistości jest sprzętowy: laptop nie startuje lub startuje wybiórczo, zawiesza się na etapie logo, gaśnie po chwili, nie widzi zasilacza lub baterii, albo ma problemy z klawiaturą i podświetleniem. W takich przypadkach kluczowe jest rozdzielenie, czy problem dotyczy samego układu, jego zasilania, otoczenia (rezystory, kondensatory, linie sygnałowe), czy też konsekwencji zalania/przepięcia.

Typowe objawy uszkodzenia układu EC/KBC

• Brak reakcji na przycisk zasilania mimo sprawnego zasilacza.
• Start i gaśnięcie po sekundzie (tzw. „próba startu”).
• Brak ładowania lub ładowanie przerywane, brak wykrycia zasilacza.
• Wentylator na pełnych obrotach albo brak reakcji wentylatora mimo temperatur.
• Losowe restarty, problemy z uśpieniem/wybudzaniem.
• Problemy z klawiaturą/touchpadem (brak reakcji, losowe zachowania, nie działa podświetlenie).
• Nieprawidłowe diody sygnalizacyjne (miganie, brak logiki w sygnalizacji).
• Objawy pojawiły się po zalaniu, przepięciu lub po nieudanej ingerencji serwisowej.

Układ EC/KBC – naprawy jakie najczęściej wykonujemy

1) Diagnostyka układu EC/KBC i sekwencji zasilania

Zanim podejmiemy decyzję o wymianie układu, sprawdzamy podstawy: czy EC ma prawidłowe zasilania, czy pojawiają się sygnały startowe i czy płyta przechodzi kolejne etapy uruchomienia. W praktyce oznacza to pomiary na liniach 3V/5V, kontrolę sygnału z przycisku power, weryfikację stanów „enable” przetwornic oraz sprawdzenie, czy nie ma zwarcia na krytycznych liniach, które EC wykrywa i blokuje start.

Takie podejście pozwala uniknąć „wymiany w ciemno”. Często przyczyną okazuje się element w otoczeniu EC (np. uszkodzony kondensator, rezystor podciągający, filtr), a sam układ jest sprawny.

2) Naprawy po przepięciu i zwarciach w okolicy EC/KBC

Po przepięciach (wadliwe zasilanie, uszkodzone akcesoria, zwarcie na porcie) układ EC/KBC bywa jednym z pierwszych, które dostają „uderzenie” po linii zasilania lub sygnałowej. Objawy to brak startu, brak ładowania, nieprawidłowe zachowanie diod, a czasem nagrzewanie się określonych elementów na płycie.

W takich przypadkach naprawa najczęściej obejmuje:

• lokalizację zwarcia i uszkodzonych elementów w torach zasilania,
• wymianę elementów zabezpieczających i stabilizujących,
• kontrolę, czy EC/KBC uruchamia sekwencję startu po przywróceniu poprawnych napięć,
• test stabilności startu w wielu cyklach (nie tylko „wstał raz”).

3) Naprawy po zalaniu: czyszczenie, usuwanie korozji i odbudowa połączeń

Zalanie w laptopie bardzo często uderza w okolice klawiatury i górnej części płyty – a tam zwykle biegną linie EC oraz elementy odpowiedzialne za sygnały sterujące. Po wyschnięciu sprzęt może działać „chwilowo”, ale korozja postępuje: pojawiają się losowe błędy, brak reakcji klawiatury, samoczynne wybudzenia lub problemy z ładowaniem.

W ramach serwisu wykonujemy:

• oczyszczenie płyty i złączy w obszarze EC/KBC,
• weryfikację drobnych elementów SMD (rezystory, kondensatory, filtry),
• naprawę uszkodzonych połączeń i pól lutowniczych, jeśli korozja „zjadła” fragmenty,
• testy funkcjonalne: start, ładowanie, klawiatura/touchpad, praca wentylatora.

4) Wymiana układu EC/KBC (mikrolutowanie) i naprawy pól lutowniczych

Jeżeli diagnostyka potwierdza uszkodzenie samego układu, wykonujemy wymianę EC/KBC na płycie głównej. To praca precyzyjna: układy te mają wiele wyprowadzeń i są wrażliwe na temperaturę oraz ESD. W wielu przypadkach, zwłaszcza po wcześniejszych nieudanych naprawach, konieczna jest również odbudowa pól lutowniczych i ścieżek, aby układ miał prawidłowy kontakt elektryczny.

Po wymianie układu wykonujemy serię testów: wielokrotne uruchomienia, praca na zasilaczu i na baterii, reakcje na uśpienie/wybudzanie oraz zachowanie pod obciążeniem.

5) Programowanie i inicjalizacja EC/KBC (gdy układ tego wymaga)

W wielu konstrukcjach sam montaż nowego EC/KBC to nie koniec – układ musi mieć odpowiedni wsad/konfigurację, aby prawidłowo sterować płytą główną. Jeśli wsad jest uszkodzony lub niezgodny z wersją płyty, laptop nadal może nie startować albo działać niestabilnie.

W serwisie podchodzimy do tego kontrolowanie: zabezpieczamy dane/ustawienia, dobieramy właściwą konfigurację do rewizji płyty i weryfikujemy wynik testami. Celem jest przywrócenie przewidywalnego działania: poprawna sekwencja startu, stabilne ładowanie i właściwa praca wentylatora.

6) Naprawa problemów z klawiaturą, touchpadem i sygnałami sterującymi

Jeżeli laptop działa, ale klawiatura nie reaguje, działa tylko częściowo, albo touchpad zachowuje się losowo, sprawdzamy warstwę EC/KBC oraz połączenia taśm i złączy. Bardzo często problem wynika z uszkodzonej taśmy, zabrudzonych złączy lub korozji po zalaniu – ale zdarzają się też przypadki błędów w liniach sygnałowych sterowanych przez EC.

Naprawa obejmuje wtedy weryfikację połączeń, naprawę elementów pośrednich oraz testy w dłuższym czasie, aby wykluczyć „powroty” usterki.

Dlaczego naprawa EC/KBC wymaga diagnostyki, a nie zgadywania?

EC/KBC jest centralnym elementem sterowania, ale nie zawsze jest przyczyną. Czasem to on prawidłowo blokuje start, bo wykrywa zwarcie na innej linii. W innych przypadkach układ jest sprawny, a problem leży w jego zasilaniu, w otoczeniu (drobne SMD) lub w uszkodzonych złączach. Bez diagnostyki łatwo wpaść w kosztowne próby: wymiany bez efektu, wielokrotne rozkręcanie i pogłębianie uszkodzeń mechanicznych.

Dlatego w Serwis Laptopów Wiatraczna stawiamy na proces: pomiary, lokalizacja źródła, naprawa właściwa i testy powtarzalności. To szczególnie ważne w usterkach „losowych”, gdzie laptop raz działa, raz nie – tam tylko dłuższe testy pokazują, czy problem został naprawdę usunięty.

Kiedy warto zgłosić laptop do serwisu?

• gdy laptop nie reaguje na przycisk power lub gaśnie po sekundzie,
• gdy nie działa ładowanie albo zachowanie ładowania jest niestabilne,
• gdy po zalaniu/przepięciu pojawiły się losowe usterki (klawiatura, wentylator, start),
• gdy sprzęt był „naprawiany” i problem wrócił lub pojawiły się nowe objawy,
• gdy zależy Ci na trwałej naprawie płyty głównej zamiast przypadkowych prób.

Jak pomagamy w Serwis Laptopów Wiatraczna?

Naprawy związane z układem EC/KBC wykonujemy metodycznie: diagnoza sekwencji zasilania i sygnałów, naprawa zwarć i elementów towarzyszących, czyszczenie po zalaniu, a jeśli trzeba – precyzyjna wymiana i programowanie układu. Na końcu robimy testy stabilności w realnych scenariuszach: starty, praca na baterii i zasilaczu, obciążenie, uśpienie/wybudzanie.

Jeśli podejrzewasz problem z EC/KBC, zleć profesjonalną diagnostykę. To najszybsza droga do przywrócenia stabilnej pracy laptopa bez ryzyka pogłębiania usterki.
