Taśma matrycy – naprawy jakie najczęściej wykonujemy to temat dotyczący usterek przewodu sygnałowego łączącego ekran laptopa z płytą główną. Taśma matrycy odpowiada za przesył obrazu, podświetlenie, sygnały kamery, mikrofonu, a w niektórych konstrukcjach również elementy związane z ekranem dotykowym.

Najczęściej diagnozujemy laptopy, w których obraz miga, pojawiają się paski, ekran gaśnie po poruszeniu klapą, podświetlenie zanika, obraz działa tylko pod określonym kątem albo laptop pokazuje prawidłowy obraz na monitorze zewnętrznym, ale nie na własnej matrycy.

Naprawa taśmy matrycy wymaga sprawdzenia ekranu, zawiasów, złącza na płycie głównej, gniazda matrycy, prowadzenia przewodu, uszkodzeń mechanicznych, śladów zalania oraz działania układu graficznego. Podobne objawy mogą wynikać z matrycy, GPU, BIOS-u albo samej taśmy.

Taśma matrycy – naprawy jakie najczęściej wykonujemy w laptopach

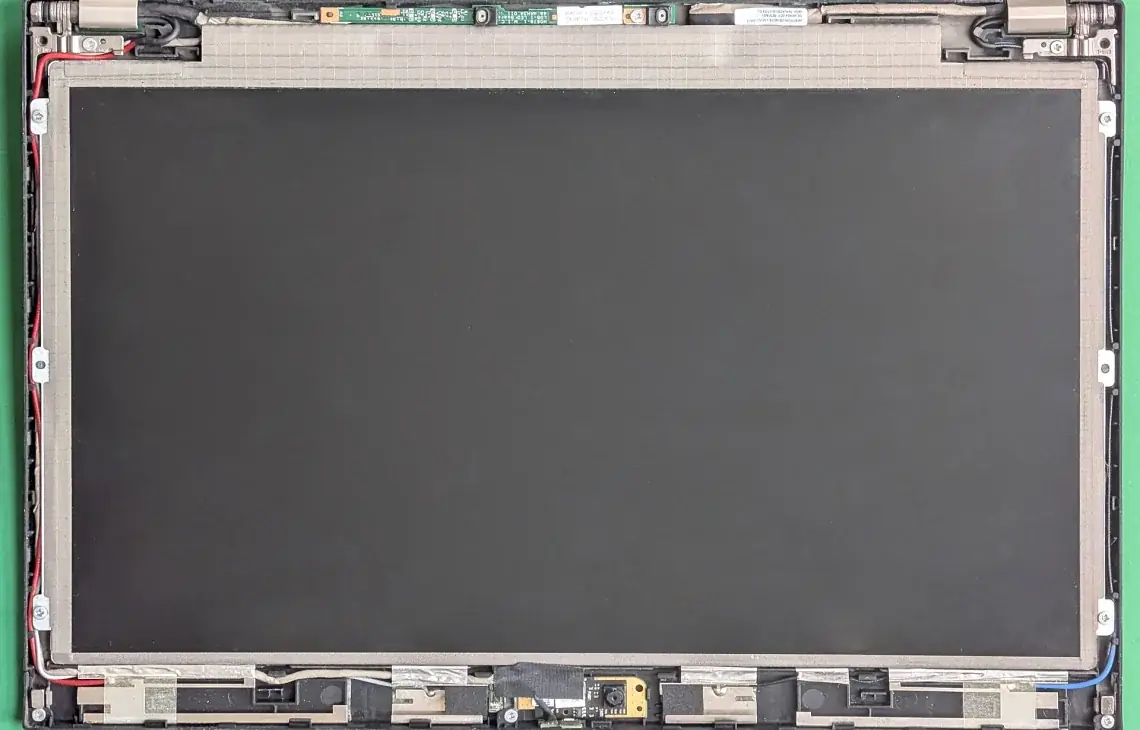

Taśma matrycy – naprawy jakie najczęściej wykonujemy obejmuje diagnostykę, wymianę i naprawę problemów związanych z przewodem sygnałowym łączącym ekran laptopa z płytą główną. Taśma matrycy, nazywana również taśmą LCD, taśmą LED, przewodem LVDS albo eDP, jest jednym z najważniejszych elementów toru obrazu. Przenosi sygnał wideo, zasilanie podświetlenia oraz dodatkowe sygnały wykorzystywane przez kamerę, mikrofon, czujniki, ekran dotykowy lub anteny, zależnie od konstrukcji laptopa.

Uszkodzenie taśmy matrycy może dawać objawy bardzo podobne do awarii samej matrycy lub karty graficznej. Użytkownik często widzi migający obraz, pionowe lub poziome paski, chwilowe zanikanie ekranu, brak podświetlenia albo czarny ekran po otwarciu klapy. Charakterystycznym objawem jest zmiana obrazu po poruszeniu pokrywą laptopa. Jeśli ekran działa tylko pod określonym kątem albo gaśnie przy otwieraniu i zamykaniu, taśma matrycy jest jednym z pierwszych elementów wymagających sprawdzenia.

Diagnostyka taśmy matrycy laptopa

Diagnostykę rozpoczynamy od sprawdzenia, czy laptop uruchamia się prawidłowo i czy obraz pojawia się na monitorze zewnętrznym. Jeżeli zewnętrzny ekran działa poprawnie, a problem występuje wyłącznie na matrycy laptopa, podejrzenie kieruje się w stronę matrycy, taśmy, złącza, podświetlenia albo zawiasów. Jeżeli obrazu nie ma również na monitorze zewnętrznym, trzeba dodatkowo sprawdzić układ graficzny, pamięć RAM, BIOS i płytę główną.

Podczas diagnostyki sprawdzamy zachowanie obrazu przy różnych kątach ustawienia klapy, stan złączy, mocowanie taśmy przy matrycy i płycie głównej, ślady przetarcia, załamania, przegrzania, zalania lub uszkodzenia mechanicznego. Kontrolujemy także, czy taśma jest prawidłowo poprowadzona przy zawiasach. Źle ułożony przewód może być ściskany przy każdym otwieraniu laptopa, co prowadzi do stopniowego przerwania żył lub uszkodzenia izolacji.

Najczęstsze objawy uszkodzenia taśmy matrycy

• obraz miga podczas poruszania klapą laptopa,
• ekran gaśnie przy określonym kącie otwarcia,
• pojawiają się pionowe lub poziome paski na matrycy,
• brak podświetlenia, mimo że laptop uruchamia system,
• kolory są zniekształcone, obraz jest niestabilny albo okresowo zanika,
• laptop działa na monitorze zewnętrznym, ale własny ekran nie pokazuje obrazu,
• kamera lub mikrofon w klapie przestają działać razem z problemami obrazu,
• ekran działa po dociśnięciu ramki albo po zmianie położenia przewodu,
• usterka pojawiła się po naprawie zawiasów, wymianie matrycy lub demontażu klapy.

Wymiana taśmy matrycy

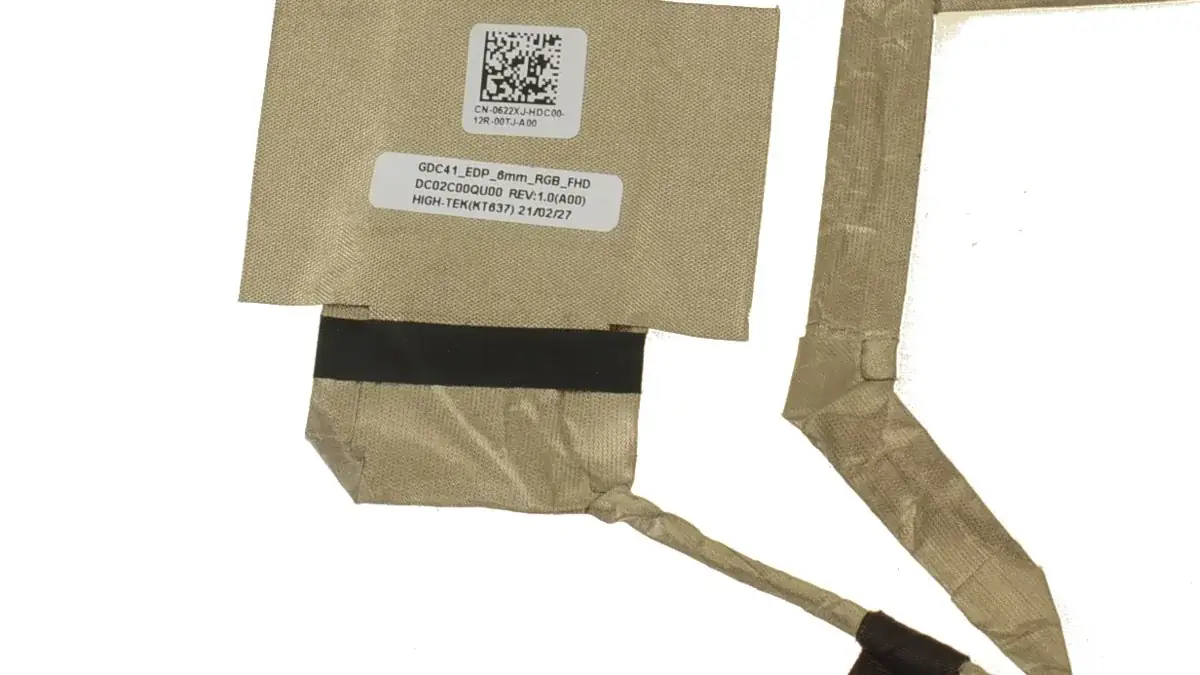

Wymiana taśmy matrycy jest jedną z najczęstszych napraw wykonywanych przy problemach z obrazem zależnym od położenia klapy. Przed wymianą trzeba dobrać właściwy przewód do konkretnego modelu laptopa. Taśmy mogą wyglądać podobnie, ale różnić się liczbą pinów, typem złącza, długością, obsługą kamery, mikrofonu, ekranu dotykowego, rozdzielczości matrycy, częstotliwości odświeżania lub rodzaju panelu. Nieprawidłowo dobrana taśma może nie działać albo powodować kolejne problemy z obrazem.

Podczas wymiany demontujemy elementy obudowy potrzebne do uzyskania dostępu do złączy. Odłączamy baterię, sprawdzamy złącze na płycie głównej, odpinamy taśmę od matrycy i oceniamy jej prowadzenie przy zawiasach. Nową taśmę układamy zgodnie z konstrukcją laptopa, tak aby nie była zginana pod ostrym kątem, ściskana przez zawias ani przytrzaśnięta przez ramkę ekranu. Po montażu wykonujemy test obrazu, podświetlenia i stabilności przy wielokrotnym otwieraniu oraz zamykaniu klapy.

Taśma matrycy a zawiasy laptopa

Zawiasy mają duży wpływ na trwałość taśmy matrycy. Jeżeli zawias pracuje zbyt ciężko, jest wyrwany z obudowy albo powoduje naprężenia przy otwieraniu klapy, przewód sygnałowy może być regularnie zgniatany lub naciągany. W efekcie pojawia się migotanie, zanikanie obrazu, paski albo całkowity brak podświetlenia. W takich przypadkach sama wymiana taśmy może nie wystarczyć, jeśli nie zostanie usunięta przyczyna mechanicznego uszkodzenia.

Przy diagnostyce sprawdzamy mocowanie zawiasów, stan obudowy, prowadzenie przewodu i punkty, w których taśma jest narażona na zginanie. Jeżeli zawias jest uszkodzony, konieczna może być równoczesna naprawa mocowania lub obudowy. Dzięki temu nowa taśma nie zostanie ponownie uszkodzona po krótkim czasie użytkowania.

Paski na ekranie i migotanie obrazu

Paski na ekranie nie zawsze oznaczają uszkodzoną matrycę. Jeżeli linie pojawiają się i znikają przy poruszaniu klapą, przyczyną często jest taśma matrycy lub jej złącze. W przypadku uszkodzenia karty graficznej zakłócenia zwykle występują również na monitorze zewnętrznym. W przypadku uszkodzenia samej matrycy paski mogą być stałe i nie reagować na zmianę kąta ekranu. Takie rozróżnienie jest ważne, ponieważ pozwala uniknąć wymiany sprawnego panelu.

Migotanie obrazu może wynikać z częściowego przerwania przewodów, poluzowania złącza, uszkodzenia izolacji albo niewłaściwego ułożenia taśmy po wcześniejszej naprawie. Sprawdzamy, czy problem pojawia się w BIOS-ie, podczas startu systemu, w Windows oraz przy pracy na zewnętrznym monitorze. Jeżeli migotanie występuje niezależnie od sterowników i zmienia się po poruszeniu klapą, problem ma najczęściej charakter sprzętowy.

Brak podświetlenia a taśma matrycy

Taśma matrycy może odpowiadać również za problemy z podświetleniem. Laptop może uruchamiać się poprawnie, ale ekran pozostaje ciemny. Czasem pod mocnym światłem widać bardzo słaby obraz, co oznacza, że sygnał wideo dociera do matrycy, ale nie działa podświetlenie. Przyczyną może być uszkodzona matryca, taśma, bezpiecznik, złącze, układ zasilania podświetlenia albo płyta główna.

Diagnostyka obejmuje sprawdzenie zasilania podświetlenia, stanu złącza, taśmy i samego panelu. Jeżeli brak podświetlenia pojawił się po poruszeniu klapą, upadku albo wymianie ekranu, taśma jest jednym z elementów wymagających szczególnej kontroli. Przy uszkodzeniu przewodu nie zawsze występuje całkowity brak obrazu. Czasem problem dotyczy tylko części sygnałów, dlatego objawy mogą być nieregularne.

Taśma matrycy po zalaniu laptopa

Zalanie laptopa może uszkodzić taśmę matrycy, złącze na płycie głównej, złącze przy ekranie oraz elementy podświetlenia. Płyn może dostać się pod ramkę matrycy, do zawiasów, klawiatury i wnętrza obudowy. Nawet jeśli laptop początkowo działa, korozja może po czasie powodować migotanie, zanikanie obrazu, brak kamery, problemy z mikrofonem albo całkowity brak podświetlenia.

Po zalaniu nie należy uruchamiać laptopa ani podłączać zasilacza. Najpierw trzeba odłączyć źródło zasilania i wykonać diagnostykę. Sprawdzamy taśmę, złącza, matrycę, płytę główną, klawiaturę, baterię i okolice zawiasów. Jeżeli złącza są skorodowane, sama wymiana taśmy może nie wystarczyć. Konieczne może być czyszczenie, naprawa styku lub dalsza diagnostyka płyty głównej.

Taśma matrycy a kamera, mikrofon i ekran dotykowy

W wielu laptopach taśma matrycy nie przenosi wyłącznie sygnału obrazu. Może obsługiwać również kamerę, mikrofon, czujnik zamknięcia klapy, ekran dotykowy, podświetlenie oraz dodatkowe przewody znajdujące się w pokrywie. Dlatego uszkodzenie taśmy może objawiać się nie tylko problemem z ekranem, ale także brakiem kamery w systemie, niedziałającym mikrofonem, problemem z dotykiem albo błędnym wykrywaniem zamknięcia klapy.

Podczas diagnostyki sprawdzamy, które funkcje przestały działać i czy mają wspólny przewód lub złącze. Jeżeli jednocześnie pojawiają się problemy z obrazem i kamerą, podejrzenie taśmy lub złącza jest większe. Wymiana przewodu musi uwzględniać pełną konfigurację laptopa, ponieważ taśma do wersji bez kamery albo bez dotyku może nie obsługiwać wszystkich funkcji urządzenia.

Dobór właściwej taśmy matrycy

Dobór taśmy matrycy wymaga dokładności. Należy uwzględnić model laptopa, wersję matrycy, rozdzielczość, typ panelu, obecność kamery, mikrofonu, ekranu dotykowego, podświetlenia, liczbę pinów i przebieg przewodu w obudowie. W jednej serii laptopów mogą występować różne wersje taśmy, dlatego dobór na podstawie samego modelu handlowego bywa niewystarczający. Często trzeba sprawdzić oznaczenie starej taśmy lub konfigurację konkretnego egzemplarza.

Nieprawidłowo dobrana taśma może nie pasować mechanicznie, nie obsługiwać właściwej rozdzielczości, powodować brak podświetlenia albo nie pozwalać na działanie kamery. Dlatego przed montażem sprawdzamy zgodność z matrycą i płytą główną. Po wymianie wykonujemy test obrazu, jasności, kamery, mikrofonu oraz stabilności przy ruchu klapy.

Zakres najczęstszych napraw taśmy matrycy

• diagnostyka taśmy matrycy przy migotaniu, paskach i zanikaniu obrazu,
• wymiana uszkodzonej taśmy LCD, LED, LVDS lub eDP w laptopie,
• sprawdzanie złączy przy matrycy i na płycie głównej,
• naprawa problemów z podświetleniem wynikających z uszkodzenia przewodu,
• kontrola prowadzenia taśmy przy zawiasach i w pokrywie ekranu,
• diagnostyka obrazu na monitorze zewnętrznym przy podejrzeniu GPU lub matrycy,
• sprawdzanie kamery, mikrofonu i dotyku, jeśli są prowadzone przez tę samą wiązkę,
• diagnostyka po zalaniu w okolicy taśmy, złączy i zawiasów,
• test końcowy obrazu, jasności i stabilności po otwieraniu klapy.

Dlaczego warto wykonać diagnostykę taśmy matrycy

Taśma matrycy jest elementem niewielkim, ale jej usterka może całkowicie uniemożliwić korzystanie z laptopa. Objawy takie jak migotanie, paski, brak podświetlenia, czarny ekran lub zanikanie obrazu mogą być mylące. Przyczyną może być sama taśma, matryca, zawias, złącze, karta graficzna, BIOS, sterownik albo płyta główna. Dlatego przed wymianą ekranu lub innych podzespołów warto sprawdzić cały tor obrazu.

Jeżeli ekran laptopa działa tylko pod określonym kątem, gaśnie po poruszeniu klapą, pokazuje paski, miga, traci podświetlenie albo działa poprawnie tylko na monitorze zewnętrznym, warto rozpocząć od diagnostyki taśmy matrycy. Prawidłowo wykonana naprawa pozwala przywrócić stabilny obraz, zabezpieczyć przewód przed ponownym uszkodzeniem i uniknąć przypadkowej wymiany sprawnych części.
