Moduł NFC w laptopie to niewielki układ (często z anteną w palmreście lub w okolicy touchpada), który umożliwia zbliżeniową identyfikację i komunikację na bardzo krótkim dystansie. W zastosowaniach firmowych NFC bywa wykorzystywane do logowania, autoryzacji, identyfikatorów pracowniczych, a w wybranych scenariuszach także do szybkiego parowania urządzeń.

Gdy NFC przestaje działać, objawy bywają mylące: system nie widzi czytnika, brak przełącznika NFC, aplikacje zgłaszają błąd „reader not found”, a czasem moduł jest wykrywany tylko sporadycznie. W praktyce przyczyna często jest sprzętowa: uszkodzona taśma, poluzowane złącze, przerwany przewód anteny, korozja po zalaniu albo problem z zasilaniem modułu.

Poniżej opisujemy, jakie naprawy modułu NFC wykonujemy najczęściej oraz jak wygląda bezpieczna diagnostyka w Serwis Laptopów Wiatraczna – tak, aby NFC wróciło do stabilnej pracy, a usterka nie powracała po kilku dniach.

Czym jest NFC w laptopie i jak działa?

NFC (Near Field Communication) to komunikacja zbliżeniowa, działająca na bardzo krótkim dystansie. W laptopach NFC zwykle składa się z dwóch elementów: modułu NFC (elektronika) oraz anteny (pętla/cewka), która może być umieszczona w palmreście, w okolicy touchpada, czasem w ramce lub w dodatkowej płytce. Moduł komunikuje się z płytą główną najczęściej jako urządzenie wewnętrzne (zależnie od konstrukcji) – a system operacyjny udostępnia funkcje NFC dopiero, gdy moduł jest poprawnie wykryty i zainicjalizowany.

To ważne, bo problem „NFC nie działa” może wynikać z różnych warstw:

• warstwa sprzętowa – moduł, antena, taśmy, złącza, zasilanie, uszkodzenia po zalaniu/przepięciu,
• warstwa firmware – ustawienia BIOS/UEFI, konfiguracja platformy,
• warstwa systemowa – sterowniki, usługi systemu, polityki bezpieczeństwa w środowisku firmowym.

Najczęstsze objawy awarii modułu NFC

• brak opcji NFC w systemie lub brak możliwości włączenia NFC,
• moduł nie jest widoczny w systemie (zniknął lub nigdy się nie pojawia),
• NFC działa „czasami” – np. po restarcie, a znika po uśpieniu/wybudzeniu,
• czytnik jest wykrywany, ale nie odczytuje tagów/kart zbliżeniowych,
• zasięg jest skrajnie niski (trzeba przyciskać kartę w konkretnym miejscu),
• problem pojawił się po zalaniu, naprawach palmrestu, wymianie touchpada/klawiatury lub po upadku.

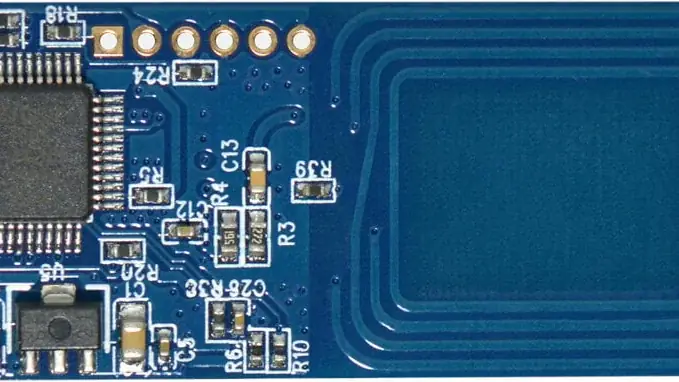

Moduł NFC – naprawy jakie najczęściej wykonujemy

1) Diagnostyka: software vs sprzęt

Zanim rozkręcimy laptop, weryfikujemy podstawy logiczne: czy funkcja nie jest wyłączona w ustawieniach/BIOS, czy usługi odpowiedzialne za urządzenia zbliżeniowe działają oraz czy moduł jest w ogóle wykrywany przez system. W środowiskach firmowych często dochodzą polityki bezpieczeństwa lub konfiguracje obrazu systemu – wtedy brak NFC może wyglądać jak awaria sprzętowa.

Jeżeli jednak objawy są zależne od nacisku na obudowę, pojawiły się po zalaniu albo moduł raz jest widoczny, a raz znika – przechodzimy do diagnostyki sprzętowej.

2) Taśma i złącza NFC: poprawa kontaktu, czyszczenie, stabilizacja

Moduł NFC bywa podłączony cienką taśmą do płyty głównej lub do płytki pośredniej. Złącza (często typu ZIF lub micro-connector) są wrażliwe na:

• nieprawidłowe wpięcie po serwisie (taśma włożona krzywo),
• niedomknięty zatrzask złącza,
• utlenione styki (wilgoć, kurz, naloty po zalaniu),
• pęknięcie taśmy na zagięciu lub przy docisku obudowy.

W serwisie sprawdzamy prowadzenie taśmy, stan zatrzasków, czyścimy styki i testujemy powtarzalność działania (restart, uśpienie/wybudzenie), aby wykluczyć problem „działa tylko chwilę”.

3) Naprawa anteny NFC i jej połączeń

Najbardziej niedocenianą przyczyną problemów NFC jest antena. Jeżeli antena jest odklejona, przerwana lub źle ułożona po wymianie palmrestu/touchpada, zasięg spada drastycznie. W skrajnych przypadkach czytnik „jest” w systemie, ale realnie nic nie odczytuje.

W ramach naprawy:

• weryfikujemy stan anteny i jej położenie w obudowie,
• sprawdzamy połączenie anteny z modułem (złącza, przewody, punkty lutownicze),
• przywracamy prawidłowe mocowanie, aby antena nie zmieniała położenia przy nacisku.

4) Naprawy po zalaniu: korozja w okolicy modułu NFC

Zalanie w okolicach klawiatury/palmrestu często wpływa na elementy „niskonapięciowe” i złącza – a NFC zwykle znajduje się właśnie tam. Korozja potrafi powodować usterki narastające: najpierw sporadyczne znikanie urządzenia, później brak wykrywania, a na końcu zwarcia lub uszkodzenia złączy.

W takich przypadkach wykonujemy czyszczenie i neutralizację osadów, kontrolę elementów w otoczeniu modułu oraz ocenę stanu taśm i złączy. Następnie robimy testy w czasie, bo przy zalaniu kluczowe jest, aby problem nie wracał po kilku dniach.

5) Uszkodzenia mechaniczne po naprawach obudowy

NFC często jest elementem „pobocznym” przy naprawach palmrestu, touchpada, klawiatury lub po pracach w okolicy zawiasów. Typowy scenariusz: laptop wraca po naprawie obudowy, a NFC przestaje działać, bo taśma została przyciśnięta, przewód anteny wysunął się z gniazda albo antena została przesunięta.

W Serwis Laptopów Wiatraczna diagnozujemy to mechanicznie: sprawdzamy prowadzenie taśm i przewodów, czy elementy nie są naprężone, a następnie składamy laptop tak, aby moduł NFC miał stabilne połączenie.

6) Brak wykrywania NFC mimo sprawnych taśm: diagnostyka zasilania i linii komunikacyjnych

Jeżeli taśmy i antena są sprawne, a moduł nadal nie pojawia się w systemie, sprawdzamy zasilania oraz elementy zabezpieczające w torze modułu. Po przepięciu lub zwarciu potrafią uszkodzić się drobne elementy SMD, które odcinają zasilanie lub zakłócają komunikację. W takich sytuacjach naprawa polega na lokalizacji problemu na płycie i przywróceniu prawidłowych warunków pracy.

7) Wymiana modułu NFC (gdy potwierdzona awaria elektroniki)

Jeżeli diagnostyka potwierdza, że moduł NFC jest uszkodzony (np. po przepięciu lub zwarciu), wykonujemy wymianę na kompatybilny element. Kluczowe jest dopasowanie do modelu laptopa i wersji okablowania (złącza, antena, montaż). Po wymianie wykonujemy testy praktyczne: wykrywanie, odczyt tagów/kart, stabilność po uśpieniu/wybudzeniu.

Dlaczego NFC bywa „kapryśne” i jak uniknąć powrotu usterki?

NFC jest wrażliwe na geometrię anteny, jakość połączeń i stan złączy. Dlatego „doraźne poprawienie taśmy” bez zabezpieczenia prowadzenia przewodów albo bez oczyszczenia nalotów po zalaniu często kończy się powrotem problemu. Trwała naprawa to połączenie: stabilnego montażu, poprawnego ułożenia anteny i pewnych styków.

Jak pomagamy w Serwis Laptopów Wiatraczna?

Naprawy modułu NFC wykonujemy metodycznie: najpierw diagnoza (warstwa systemowa vs sprzęt), potem kontrola taśm, złączy i anteny, a następnie naprawa przyczyny (stabilizacja połączeń, czyszczenie po zalaniu, naprawa połączeń lub wymiana modułu). Na końcu testujemy powtarzalność: kilka restartów, uśpienie/wybudzenie i realny test odczytu.

Jeśli NFC w Twoim laptopie nie działa lub działa niestabilnie, profesjonalna diagnostyka pozwoli szybko znaleźć źródło problemu i przywrócić stabilną funkcjonalność bezprzewodową bez niepotrzebnych prób.
