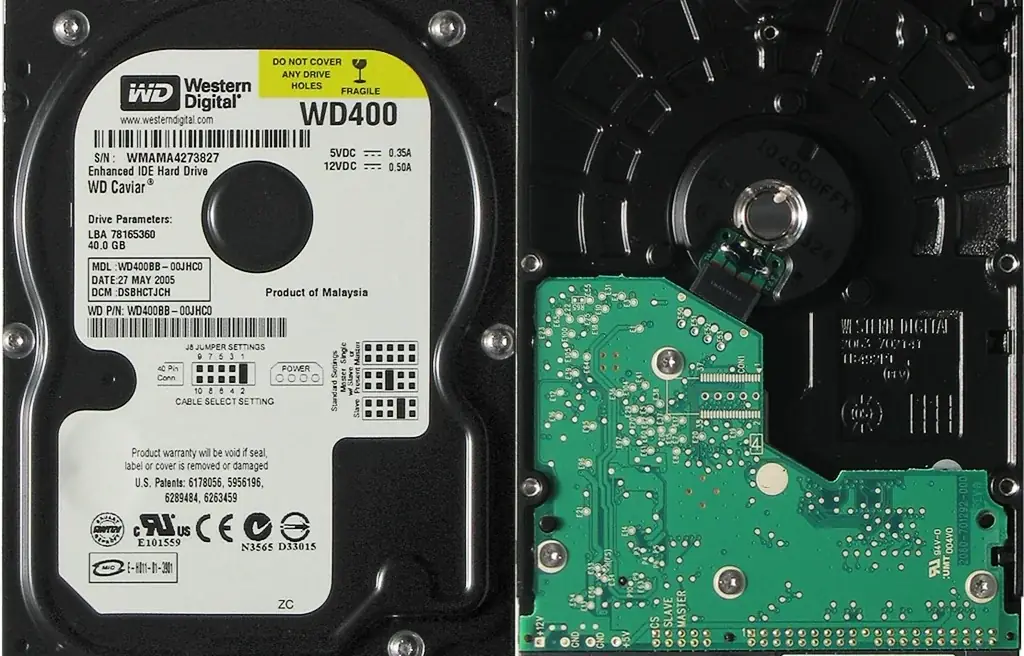

Zwarcie elektryczne w dysku twardym HDD wykryte podczas diagnostyki serwisowej to poważny, ale możliwy do naprawy problem. Zwarcie na PCB dysku oznacza, że dwie linie elektryczne, które powinny być izolowane, nawiązały niepożądany kontakt – co może być przyczyną niewidoczności dysku w BIOS lub powodować problemy z zasilaniem całego laptopa.
Nasz serwis diagnozuje i naprawia zwarcia w dyskach HDD, z precyzją zlokalizowany problem i minimalną ingerencją, by maksymalizować szanse na uratowanie dysku i danych.
Jak wykryć zwarcie w dysku HDD
Zwarcie w dysku wykrywamy przez pomiar oporności między liniami zasilania (5V lub 12V) a masą GND na PCB dysku przy wyjętym dysku z laptopa (brak zasilania). Prawidłowa rezystancja przy wyjętym dysku to kilkaset omów lub więcej na liniach zasilania. Rezystancja bliska zeru lub kilka omów wskazuje na zwarcie – mostek elektryczny między linią zasilania a masą przez uszkodzony element. Multimetr cyfrowy w trybie oporności to wystarczające narzędzie do wstępnej diagnostyki zwarcia.
Lokalizacja zwartego elementu na PCB
Po potwierdzeniu zwarcia lokalizujemy zwierający element przez metodę wykluczania: rozlutowujemy kolejne elementy SMD z linii zasilania i sprawdzamy, czy zwarcie ustępuje po usunięciu konkretnego elementu. Najczęściej zwarcie powoduje: wypalony rezystor TVS (bezpiecznik przeciwprzepięciowy), uszkodzony kondensator elektrolityczny z przebiciiem dielektryku, lub spalony chip kontrolera z mostkiem wewnątrz. Inspekcja pod powiększeniem jest niezbędna do zlokalizowania widocznych uszkodzeń SMD.
Naprawa zwarcia – wymiana elementów
Przy zwartym rezystorze TVS: wymiana na element o identycznych parametrach (wartość V klampowania, pojemność, obudowa SMD) kosztuje kilka złotych i zajmuje 20 minut. Przy zwartym kondensatorze: wymiana na identyczny (pojemność, napięcie pracy, obudowa). Przy spalonym chipie kontrolera: konieczna transplantacja całej PCB z transferem ROM z dysku-dawcy. Każdej naprawie towarzyszy test funkcjonalny po montażu – sprawdzamy wykrywalność dysku w BIOS i odczyt SMART.
Prewencja zwartej elektroniki w dysku HDD
Zwarcia w PCB dysku HDD są zazwyczaj skutkiem zewnętrznych czynników: przepięć elektrycznych w sieci lub od wadliwego zasilacza, zalania laptopa ciekłym elektrolitem, lub fizycznego uszkodzenia PCB (upadek lub zgniecenie). Ochrona przed przepięciami przez UPS lub listwę z zabezpieczeniem, regularne serwisowanie układu chłodzenia zapobiegające przegrzaniu i ostrożność przy użytkowaniu laptopa w pobliżu cieczy to główne środki zapobiegawcze. Wymieniony dysk po naprawie zwarcia umieszczamy w laptopie z wymienionym lub zweryfikowanym zasilaczem, by wyeliminować ryzyko recydywy.
