Migotanie ekranu, kolorowe pasy, losowe zaniki obrazu albo sytuacja, w której obraz wraca dopiero po zmianie kąta otwarcia klapy, bardzo często wskazują na problem z taśmą matrycy (przewodem sygnałowym eDP/LVDS). To usterka podstępna – potrafi wyglądać jak awaria samej matrycy lub układu graficznego, dlatego kluczowa jest rzetelna, serwisowa diagnostyka laptopa. W Serwisie laptopów Wiatraczna wykonujemy naprawy taśm ekranowych metodycznie: od potwierdzenia objawu, przez kontrolę złączy i mechaniki zawiasów, aż po testy stabilności po złożeniu.

Taśma matrycy – co to jest i dlaczego ulega uszkodzeniu?

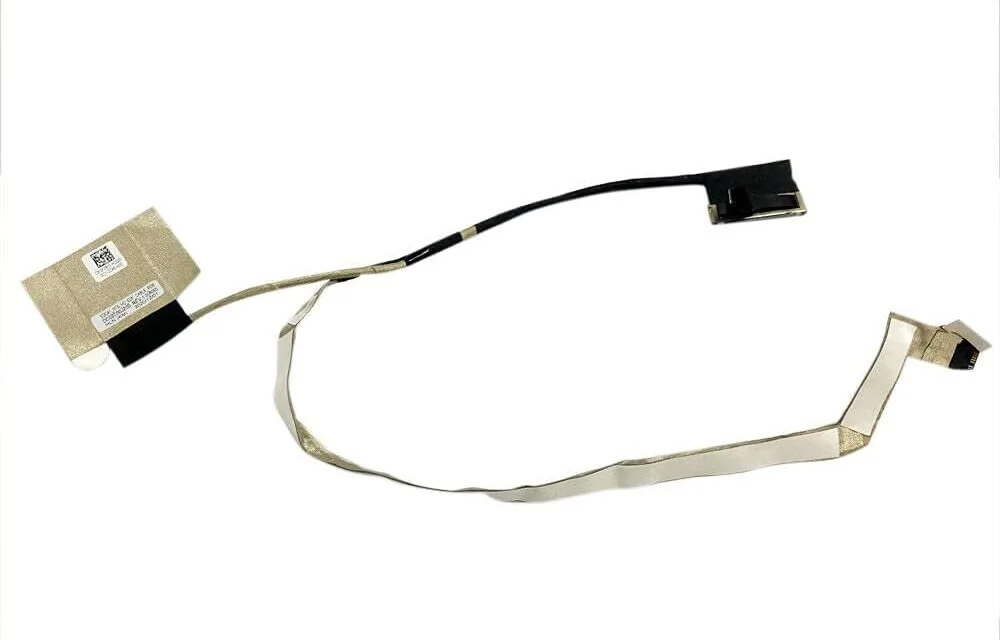

Taśma matrycy to elastyczny przewód sygnałowy, który łączy płytę główną laptopa z ekranem. W nowszych konstrukcjach spotyka się najczęściej standard eDP, a w starszych LVDS. Niezależnie od typu, przewód zwykle przechodzi przez rejon zawiasów, czyli miejsce, w którym przy każdym otwarciu i zamknięciu klapy występują zginanie, skręcanie oraz naprężenia. Z czasem mogą pojawić się mikropęknięcia żył, przetarcia izolacji, poluzowanie wtyku lub uszkodzenie samego złącza.

Do awarii taśmy przyczyniają się też czynniki mechaniczne: zbyt „twarde” zawiasy, pęknięte mocowania, niewłaściwe prowadzenie przewodu po wcześniejszej naprawie, a także upadek laptopa lub uderzenie w klapę. Dlatego profesjonalna naprawa nie polega wyłącznie na wymianie elementu – równie ważna jest kontrola toru prowadzenia taśmy i stanu zawiasów, aby problem nie wrócił po krótkim czasie.

Objawy uszkodzonej taśmy matrycy – kiedy warto reagować od razu?

Usterki taśmy ekranowej potrafią być nieregularne: raz obraz jest idealny, a innym razem ekran „wariuje” po poruszeniu klapą lub po nagrzaniu urządzenia. Najczęściej spotykane symptomy to:

• migotanie obrazu, szczególnie podczas zmiany kąta otwarcia klapy,
• zanik obrazu (czarny ekran), po którym obraz wraca po poruszeniu ekranem,
• pasy, artefakty i zakłócenia pojawiające się okresowo,
• rozjechane kolory, „śnieżenie”, krótkie rozbłyski lub chwilowe przyciemnienia,
• brak obrazu na matrycy przy jednocześnie poprawnym obrazie na monitorze zewnętrznym,
• objawy po naprawie zawiasów lub po upadku – gdy klapa zaczyna pracować inaczej niż wcześniej.

Jeśli zauważasz wyraźną zależność od ruchu klapy, to bardzo mocna wskazówka, że problem dotyczy taśmy, złącza eDP/LVDS albo mechaniki zawiasów. Im szybciej wykonana diagnostyka, tym mniejsze ryzyko pogłębiania się uszkodzeń (np. całkowitego przerwania sygnału albo uszkodzenia gniazda na płycie głównej).

Dlaczego taśma bywa mylona z matrycą albo układem graficznym?

Zakłócenia obrazu mają wspólny „język” niezależnie od przyczyny. Niestabilny sygnał na złączu eDP/LVDS może generować pasy i migotanie łudząco podobne do awarii panelu LCD/LED. Z kolei krótkie zaniki obrazu potrafią przypominać problem z układem graficznym lub jego zasilaniem. W praktyce dopiero poprawnie ułożona diagnostyka pozwala odróżnić:

• problem taśma / złącze (często zależny od ruchu klapy),
• problem matryca (zwykle stały, niezależny od położenia),
• problem GPU / płyta główna (często nasilający się po nagrzaniu i niezwiązany z ruchem klapy).

Takie rozróżnienie chroni przed „strzelaniem” częściami i skraca drogę do trwałej naprawy.

Jak przebiega diagnostyka w serwisie laptopów?

W serwisie stawiamy na diagnostykę opartą o testy, a nie domysły. W przypadku podejrzenia taśmy matrycy standardowo wykonujemy:

• test zależności od ruchu klapy – kontrolowane poruszanie ekranem i obserwacja reakcji obrazu,
• test na monitorze zewnętrznym – pomaga zawęzić obszar do toru ekranowego,
• kontrolę złącza eDP/LVDS – sprawdzenie zatrzasku, stabilności osadzenia oraz stanu pinów,
• oględziny prowadzenia przewodu w rejonie zawiasów – czy taśma nie jest skręcona, przygnieciona lub przetarta,
• ocenę mechaniki klapy – zawiasy, mocowania, ramka i elementy mogące uciskać przewód.

W wielu laptopach przyczyną nie jest wyłącznie zużycie przewodu, ale połączenie kilku czynników: luźniejszego złącza, zmęczenia materiału i zbyt dużych oporów zawiasów. Dlatego diagnoza obejmuje całość „toru obrazu” od płyty głównej aż po ekran.

Naprawa taśmy matrycy – najczęstsze scenariusze serwisowe

Po potwierdzeniu przyczyny dobieramy rozwiązanie adekwatne do usterki. W zależności od modelu laptopa i stanu elementów spotykamy kilka typowych przypadków:

1) Stabilizacja połączenia i poprawa mocowania

Gdy przewód jest sprawny, a problem wynika z niestabilnego osadzenia wtyku, pomagają działania serwisowe: ponowne, prawidłowe osadzenie złącza, wzmocnienie mocowania oraz zabezpieczenie przewodu tak, aby nie „pracował” na gnieździe podczas otwierania klapy. To drobiazgi, które mają ogromny wpływ na trwałość naprawy.

2) Wymiana taśmy matrycy (eDP/LVDS)

Jeżeli taśma ma przetarcia, pęknięcia lub uszkodzoną wtyczkę, wymiana jest najbardziej rozsądną i trwałą metodą. Kluczowe jest jednak prawidłowe poprowadzenie nowej taśmy zgodnie z fabrycznym torem, bez skręcania i bez punktów, w których przewód byłby uciskany po złożeniu klapy.

3) Korekta zawiasów i naprawa elementów klapy

Zbyt sztywne zawiasy są częstym „zabójcą” taśm matrycy – zwiększają siły działające na przewód przy każdym ruchu klapy. Jeśli diagnostyka wskazuje, że zawiasy pracują z oporem, wykonujemy korektę mechaniki oraz kontrolę mocowań. To ważne, bo wymiana taśmy bez usunięcia przyczyny mechanicznej może oznaczać nawrót problemu.

4) Kontrola elementów towarzyszących w klapie

W klapie często biegną także przewody kamery, mikrofonu oraz anten Wi-Fi. Podczas serwisowania dbamy o to, aby po złożeniu nic nie zostało przygniecione, a prowadzenie okablowania nie powodowało tarcia w rejonie zawiasu.

Testy jakości po naprawie – stabilność obrazu to podstawa

W naprawach związanych z ekranem nie wystarczy stwierdzić „działa”. Naprawa taśmy musi być odporna na typowe warunki użytkowania: ruch klapy, temperaturę pracy oraz cykle uśpienia i wybudzania. Dlatego po zakończeniu prac wykonujemy zestaw testów:

• test stabilności przy ruchu klapy – wielokrotne otwieranie i zamykanie bez migotania,
• test po nagrzaniu – sprawdzenie, czy objawy nie wracają po dłuższej pracy,
• weryfikację parametrów obrazu – rozdzielczość, odświeżanie, jasność, brak losowych zakłóceń,
• kontrolę montażu – czy obudowa nie uciska przewodu, a prowadzenie jest zgodne z torem konstrukcyjnym.

Taki proces minimalizuje ryzyko powrotu usterki i daje pewność, że naprawa jest trwała, a nie „chwilowa”.

Bezpieczeństwo danych podczas naprawy laptopa

Naprawa taśmy matrycy jest usterką sprzętową, ale laptop z niestabilnym obrazem bywa wielokrotnie restartowany i wybudzany – a to potrafi ujawnić inne problemy (np. z nośnikiem danych) lub je nasilić. Dlatego w serwisie traktujemy bezpieczeństwo danych jako element procesu:

• kontrolowane uruchomienia i testy funkcjonalne zamiast przypadkowego „katowania” sprzętu,
• minimalny dostęp – działania ograniczamy do warstwy technicznej niezbędnej do diagnozy i naprawy,
• podstawowa weryfikacja kondycji nośnika, jeśli laptop był niestabilny i wymagał wielu restartów.

Jak dbać o taśmę matrycy, żeby usterka nie wróciła?

Nie każdej awarii da się uniknąć, ale można ograniczyć ryzyko. W codziennym użytkowaniu warto:

• otwierać klapę za środek, a nie za róg (mniejszy skręt zawiasów),
• unikać gwałtownego „odchylania” ekranu do oporu,
• nie przenosić laptopa trzymając za samą klapę,
• reagować na nietypowe opory zawiasów – to sygnał, że mechanika wymaga serwisu.

Jeżeli zauważysz, że klapa pracuje ciężej niż wcześniej albo słychać trzaski w rejonie zawiasu, lepiej zareagować wcześniej – to często moment, w którym można ochronić taśmę przed uszkodzeniem.

Gdzie wykonać naprawę taśmy matrycy w Warszawie?

Jeśli obraz miga, znika lub pojawia się tylko w określonej pozycji, nie warto diagnozować „na oko”. Naprawa taśmy matrycy wymaga doświadczenia w rozbieraniu klapy, pracy przy delikatnych złączach oraz prawidłowego prowadzenia przewodu w rejonie zawiasów. Serwis laptopów Wiatraczna (Aleja Stanów Zjednoczonych 72) wykonuje naprawy laptopów ukierunkowane na usunięcie przyczyny oraz zabezpieczenie instalacji ekranowej tak, aby problem nie wracał.

Podsumowanie

Naprawa taśm matrycy w laptopach to jedna z tych usterek, które łatwo pomylić z awarią matrycy lub grafiki. Kluczowa jest precyzyjna diagnostyka, kontrola złączy eDP/LVDS i mechaniki zawiasów oraz testy stabilności po złożeniu. Jeśli widzisz migotanie, pasy lub zanik obrazu zależny od ruchu klapy – najlepiej oddać laptop do serwisu, który naprawia przyczynę, a nie tylko objaw.
