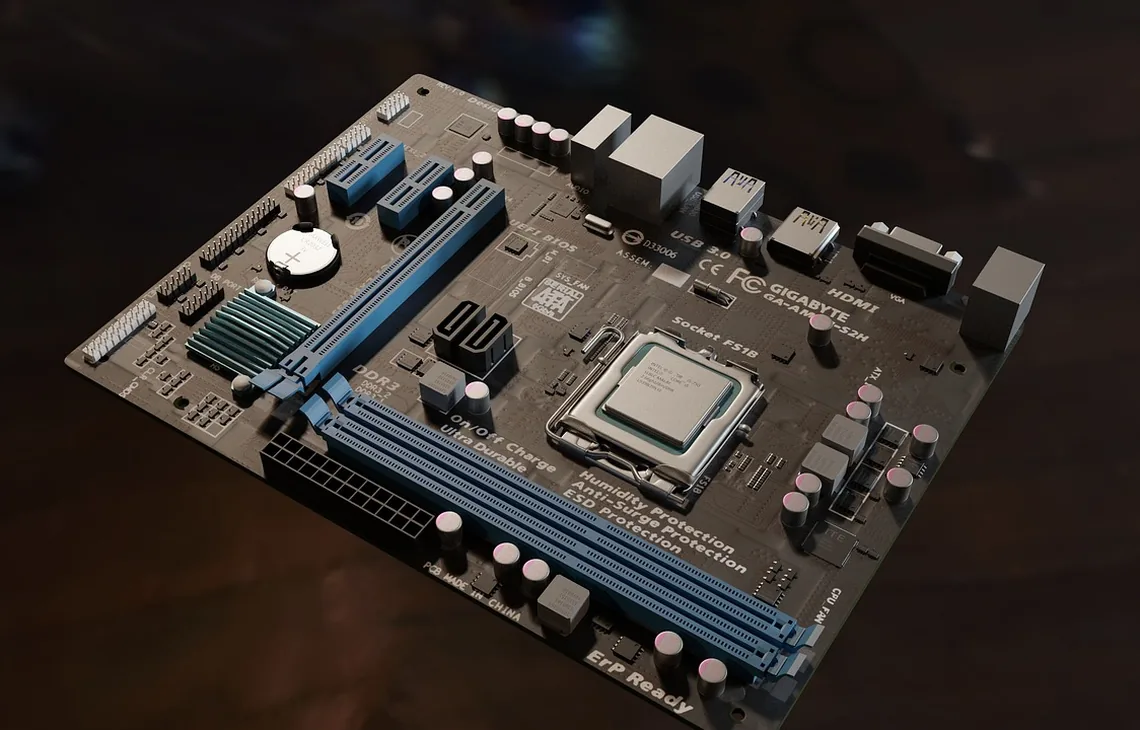

Płyta główna traci część portów SATA lub USB, mocno się grzeje w okolicy radiatora chipsetu, albo system zgłasza losowe błędy sprzętowe? Chipset to układ pośredniczący w komunikacji między procesorem a peryferiami płyty głównej, a jego usterka objawia się częściową lub całkowitą utratą funkcjonalności podzespołów. W serwisie komputerów stacjonarnych PC na Wiatracznej (Aleja Stanów Zjednoczonych 72) diagnozujemy usterki chipsetu na poziomie płyty głównej.

Czym jest chipset i jaką pełni funkcję

Chipset (PCH w płytach Intel, FCH w płytach AMD) to układ scalony na płycie głównej pośredniczący w komunikacji między procesorem a częścią portów, slotów i kontrolerów — dyskami SATA, dodatkowymi liniami PCIe, portami USB czy niektórymi slotami M.2. Część linii danych obsługuje procesor bezpośrednio, a część przechodzi właśnie przez chipset, co ma znaczenie przy diagnozowaniu, które funkcje płyty ucierpiały na skutek usterki.

Typowe objawy uszkodzenia chipsetu

• Utrata części portów SATA lub USB przy zachowanej reszcie funkcji płyty
• Nadmierne nagrzewanie się radiatora nad chipsetem
• Losowe błędy komunikacji, zawieszenia niepowiązane z obciążeniem CPU/GPU
• Brak wykrywania niektórych slotów M.2 podłączonych przez chipset
• Problemy z siecią, kartą dźwiękową lub innymi zintegrowanymi kontrolerami
• Ślady przegrzania lub przebarwienia w okolicy układu chipsetu

Diagnostyka zakresu usterki

Ponieważ chipset obsługuje tylko część funkcji płyty głównej, kluczowym elementem diagnostyki jest ustalenie, czy problem dotyczy wyłącznie komponentów podłączonych przez chipset, czy również tych obsługiwanych bezpośrednio przez procesor — to pozwala precyzyjnie zlokalizować usterkę bez zbędnej wymiany całej płyty głównej.

Zakres diagnostyki

• Mapowanie, które porty i sloty są obsługiwane przez chipset, a które przez CPU
• Pomiar temperatury radiatora chipsetu pod obciążeniem
• Weryfikacja zasilania układu (napięcia na liniach zasilających chipset)
• Test poszczególnych portów i slotów pod kątem powtarzalności błędów
• Oględziny układu i okolicznych ścieżek pod mikroskopem

Przyczyny uszkodzeń chipsetu

Uszkodzenia chipsetu wynikają najczęściej z przegrzewania przy niedrożnym lub źle zamontowanym radiatorze, przepięcia przenoszącego się z uszkodzonego zasilacza, wad produkcyjnych połączeń BGA pod układem (mikropęknięcia lutu) lub fizycznego uszkodzenia w wyniku niewłaściwej ingerencji przy wcześniejszych naprawach.

Typowe źródła usterki

• Przegrzewanie przy niedrożnym lub odklejonym radiatorze chipsetu
• Przepięcie z uszkodzonego lub niestabilnego zasilacza
• Mikropęknięcia połączeń lutowniczych BGA pod układem
• Uszkodzenia mechaniczne ścieżek w wyniku wcześniejszej ingerencji serwisowej

Naprawa board-level

W zależności od charakteru uszkodzenia wykonujemy reflow (dogrzanie połączeń BGA) w przypadku mikropęknięć lutu, naprawę ścieżek zasilających lub sygnałowych prowadzących do układu, ewentualnie pełny reballing chipsetu przy poważniejszym uszkodzeniu połączeń. Wymiana samego układu chipsetu metodą reballingu jest technicznie możliwa, ale jej opłacalność oceniamy indywidualnie względem kosztu wymiany płyty głównej.

Rodzaje napraw

• Reflow połączeń BGA pod chipsetem
• Naprawa uszkodzonych ścieżek zasilających lub sygnałowych
• Regeneracja lub wymiana radiatora i podkładek termicznych chipsetu
• Reballing układu przy poważnym uszkodzeniu połączeń lutowniczych

Test po naprawie

Po wykonanej naprawie testujemy wszystkie funkcje obsługiwane przez chipset — porty SATA, USB, dodatkowe sloty M.2 i PCIe — pod kątem stabilności działania oraz temperatury pracy układu pod długotrwałym obciążeniem.

Naprawa chipsetu to zaawansowana praca board-level wymagająca stacji rozlutowniczej i doświadczenia w ocenie, kiedy naprawa komponentowa ma sens ekonomiczny względem wymiany całej płyty głównej.
