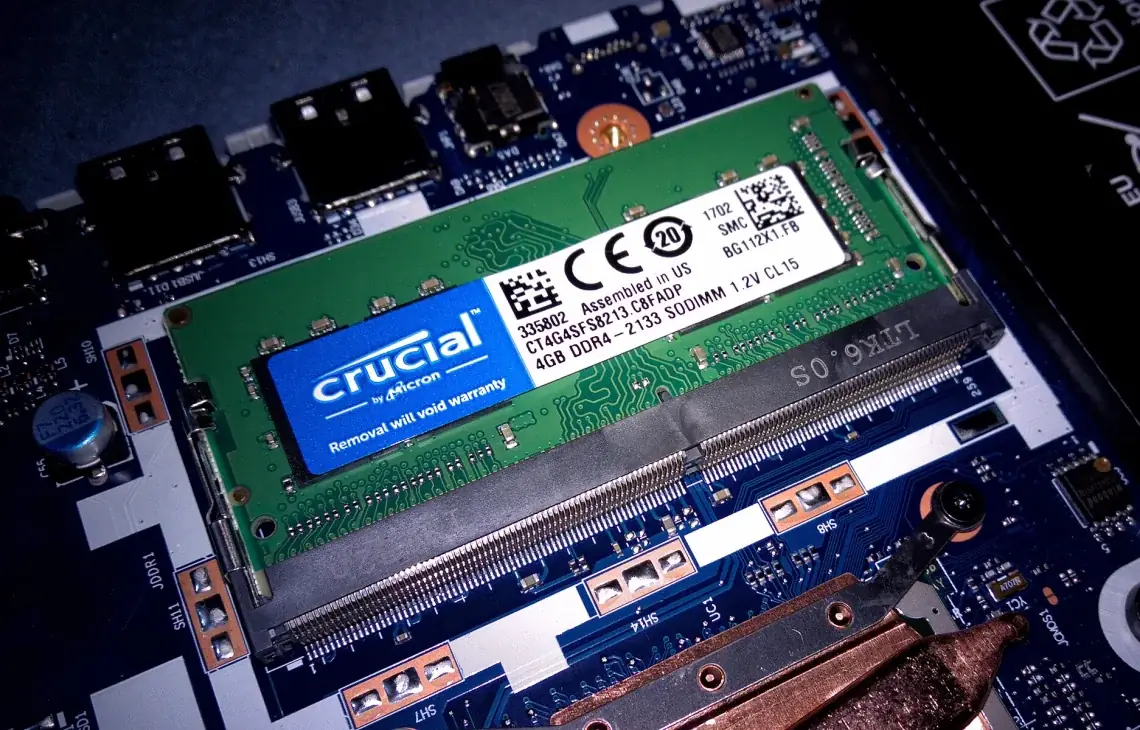

Płyta główna laptopa to wielowarstwowy laminat PCB z dziesiątkami tysięcy ścieżek przewodzących przenoszących sygnały i napięcia między komponentami. Uszkodzenie tych ścieżek – przez korozję po zalaniu, mechaniczne przetarcie, przepalenie przy przepięciu lub przegrzaniu – przerywa komunikację między układami i może objawiać się bardzo różnorodnie. Naprawa uszkodzonych linii sygnałowych wymaga umiejętności mikrolutowania i dostępu do schematów elektrycznych płyty.
Jak dochodzi do uszkodzenia ścieżek PCB
Ścieżki PCB uszkadzają się przez: korozję po zalaniu cieczą (szczególnie agresywną jest kawa i soki – pozostawiają osad kwasowy), przepalenie przy silnym przepięciu lub zwarciu (ścieżka "odparowuje" pod wpływem prądu przeciążeniowego), mechaniczne przetarcie przy nieprawidłowym montażu lub demontażu (często przy "naprawach" przez nieautoryzowane serwisy), ogrzanie płyty ponad dopuszczalną temperaturę laminatu FR4 (>150°C prowadzi do delaminacji warstw) i powolną erozję przez wibracje w miejscach dużego naprężenia mechanicznego.
Diagnoza uszkodzonych linii sygnałowych
Lokalizacja przerwanej ścieżki wymaga: schematu elektrycznego płyty (aby wiedzieć, jakie sygnały przebiegają daną ścieżką i gdzie szukać), multimetru do pomiaru ciągłości (continuity test) między punktami testowymi, mikroskopu do inspekcji wizualnej, a w skomplikowanych przypadkach oscyloskopu do weryfikacji obecności i poprawności sygnału cyfrowego. Diagnoza jest czasochłonna – szczególnie gdy uszkodzenie jest w warstwie wewnętrznej PCB (niewidoczne od zewnątrz).
Metody naprawy – jumperowanie ścieżek
Naprawa przerwanej ścieżki polega na poprowadzeniu "jumpera" – cienkiego drucika izolowanego (typowo 0,1 mm magnet wire) wzdłuż trasy oryginalnej ścieżki, lutowanego do widocznych punktów na obu końcach przerwy. Dobry jumper nie przeszkadza w zamknięciu obudowy i nie zmniejsza niezawodności naprawy, jeśli jest starannie ułożony. W przypadku uszkodzeń przy gniazdach (USB, HDMI, DC jack) jumper jest standardową metodą naprawy wyrwanych padów.
Kiedy uszkodzenie ścieżek jest nienaprawialne
Uszkodzenia warstw wewnętrznych PCB (między warstwami laminatu) są praktycznie nienaprawialne bez zaawansowanych metod przemysłowych. Widoczne rozwarstwo laminatu (delaminacja) sugeruje takie uszkodzenie. Podobnie, gdy uszkodzonych jest wiele równoległych ścieżek w obszarze pod dużym układem BGA – ich naprawa jest niemożliwa bez demontażu układu, a sam proces może uszkodzić obszary wcześniej sprawne.
Koszt naprawy linii sygnałowych
Naprawa prostego jumpera (jedna przerwa, ścieżka widoczna) to jedna z tańszych usług, natomiast kompleksowe naprawy po zalaniu z wieloma uszkodzonymi ścieżkami kosztują wyraźnie więcej – wycenę podajemy po oględzinach. W naszym serwisie zawsze oceniamy rentowność naprawy przed przystąpieniem do prac. Jeśli po diagnostyce okaże się, że naprawa jest niemożliwa lub ekonomicznie nieuzasadniona, klient ponosi jedynie koszt diagnostyki (lub nie ponosi go wcale, jeśli umówiliśmy się na bezpłatną wstępną ocenę).
