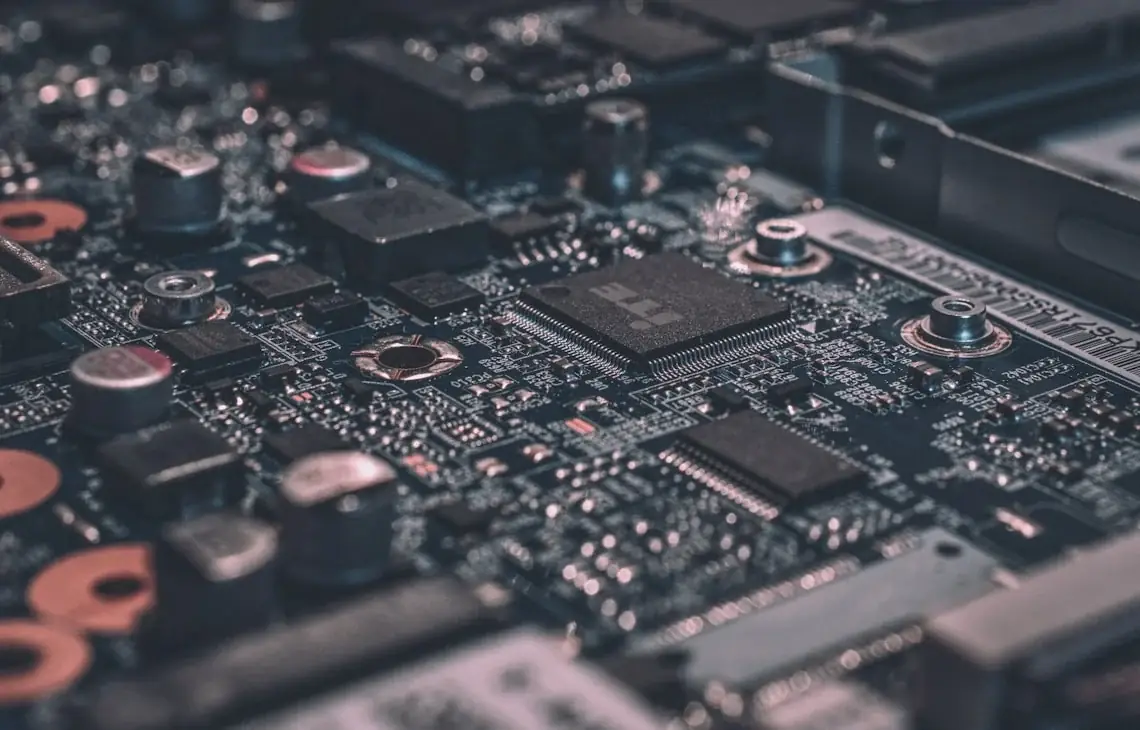

Płyty główne nowoczesnych laptopów są projektowane jako płytki wielowarstwowe (multilayer PCB) z 8–12 warstwami miedzi oddzielonymi laminatem dielektrycznym. Większość ścieżek sygnałowych i zasilających przebiega w warstwach wewnętrznych, dostępnych tylko przez otwory przelotowe (vias). Uszkodzenie elementu SMD w takim układzie wiąże się z ryzykiem uszkodzenia via lub warstwy wewnętrznej, co znacznie utrudnia naprawę.
Serwis Wiatraczna ma doświadczenie w naprawach elementów SMD na płytach wielowarstwowych. Identyfikujemy uszkodzenia via i ścieżek wewnętrznych, stosujemy techniki jumper-wiring i budujemy alternatywne trasy połączeń, gdy naprawienie oryginalnej drogi sygnałowej nie jest możliwe.
Budowa wielowarstwowej płyty głównej laptopa
Typowa płyta główna laptopa klasy premium ma 8–12 warstw miedzi rozmieszczonych symetrycznie w laminacie. Zewnętrzne warstwy (top i bottom) przeznaczone są do montażu elementów SMD, natomiast warstwy wewnętrzne prowadzą szyny zasilania, sygnały high-speed (PCIe, USB 3, DisplayPort) i masy. Połączenia między warstwami realizowane są przez vias – małe otwory wypełnione miedzią. Vias przelotowe (through-hole) przechodzą przez całą grubość płyty, vias ślepe (blind vias) łączą tylko wybrane warstwy i są niewidoczne z zewnątrz. Uszkodzenie vias – przez korozję lub mechaniczne pęknięcie – przerywa ścieżkę wewnątrz laminatu i jest bardzo trudne do zdiagnozowania bez profesjonalnego sprzętu.
Diagnoza uszkodzeń via w płytach wielowarstwowych
Diagnozę uszkodzeń via i warstw wewnętrznych przeprowadzamy przez staranne pomiary multimetrem w trybie ciągłości między padami elementów SMD połączonych ścieżkami wewnętrznymi. Brak ciągłości tam, gdzie powinna być, wskazuje albo na uszkodzony element SMD, albo na przerwane via lub ścieżkę wewnętrzną. Kluczowe są schematy elektryczne – bez nich precyzyjna diagnoza warstw wewnętrznych jest prawie niemożliwa. Termokamera może wskazać miejsce zwiększonej rezystancji (grzejące się via ze zwiększoną rezystancją przejścia), co jest rzadszym, lecz diagnozowalnym przypadkiem.
Naprawy elementów SMD przy uszkodzonych via
Gdy uszkodzeniu uległ element SMD, a via sąsiednie są nienaruszone, wymieniamy komponent standardową techniką mikrolutowniczą. Problem pojawia się, gdy obok uszkodzonego elementu SMD jest też uszkodzone via – wówczas nowy element nie może nawiązać prawidłowego połączenia z warstwą wewnętrzną. W takim przypadku stosujemy jumper-wiring: prowdzimy cienki drut miedziany od padu elementu do innego, sprawnego via łączącego z tą samą warstwą wewnętrzną. Drut zabezpieczamy lakierem izolacyjnym i przyklejamy mechanicznie dla trwałości.
Ryzyko uszkodzenia warstw wewnętrznych podczas naprawy
Podczas mikrolutowania SMD na płytach wielowarstwowych istnieje ryzyko uszkodzenia warstw wewnętrznych przez nadmierną temperaturę lub zbyt agresywne mechaniczne czyszczenie padów. Dlatego przy pracy z wielowarstwowymi płytami głównymi laptopów ograniczamy czas grzania do minimum, stosujemy temperatury możliwie niskie (lecz wystarczające do roztopienia lutowia) i unikamy głębokiego skrobania padów mechanicznie. Każda ingerencja w wielowarstwową płytę jest traktowana jako wymagająca wyjątkowej ostrożności.
Transparentność i granice naprawialności
Naprawy elementów SMD na płytach wielowarstwowych mają swoje granice. Uszkodzenie rozległej sekcji warstwy wewnętrznej (np. przez przepalenie lub mechaniczne pęknięcie laminatu) może być niemożliwe do naprawienia bez specjalistycznych urządzeń niedostępnych nawet w profesjonalnych serwisach. W takim przypadku uczciwie informujemy klienta o ograniczeniach i proponujemy alternatywę – np. zakup identycznej płyty z rynku wtórnego. Transparentność w ocenie naprawialności to jeden z fundamentów naszej pracy.
