Złącze SATA łączące dysk HDD z płytą główną laptopa to element mechaniczny, który podlega zużyciu fizycznemu. Powtarzające się montowanie i demontowanie dysku, wstrząsy mechaniczne czy naprężenia kabla mogą prowadzić do uszkodzenia złącza – zarówno po stronie dysku, jak i po stronie płyty głównej lub taśmy połączeniowej.
Nasz serwis zajmuje się naprawą uszkodzonych złączy SATA w laptopach, przywracając pewne połączenie między dyskiem a płytą główną. Diagnozujemy dokładne miejsce uszkodzenia i stosujemy odpowiednie metody naprawy – od wymiany taśmy, po mikrospawanie gniazda na płycie.
Typy złączy i połączeń dysku HDD w laptopach
W laptopach dysk HDD łączy się z płytą główną na kilka sposobów, w zależności od modelu i roku produkcji. Najpowszechniejsza metoda to taśma SATA – elastyczny kabel z wtyczkami po obu końcach, łączący dysk z gniazdem SATA na płycie głównej. W niektórych modelach dysk łączy się przez dedykowany konektor ZIF (Zero Insertion Force) lub bezpośredni slot montażowy. W nowszych laptopach coraz częściej stosuje się dyski SSD M.2 zamiast HDD, ale starsze modele używają wyłącznie złącza SATA 2.5".
Uszkodzenia taśmy SATA – objawy i naprawa
Taśma SATA może ulec uszkodzeniu przez zbyt silne przeginanie podczas demontażu/montażu, zgniecenie przez obudowę laptopa lub zwykłe zużycie materiału. Objawy to przerywany kontakt dysku (dysk pojawia się i znika w BIOS), błędy odczytu/zapisu lub całkowity brak wykrywania. Wymiana taśmy SATA to stosunkowo prosta i niedrogia naprawa – nowy kabel kosztuje kilka–kilkanaście złotych, a montaż zajmuje kilkanaście minut. Ważna jest identyfikacja poprawnej wersji taśmy dla danego modelu laptopa.
Uszkodzone gniazdo SATA na płycie głównej
Gniazdo SATA po stronie płyty głównej może się obluzować, gdy styki ulegną korozji lub plastikowa obudowa pęknie po mechanicznym naprężeniu. Obluzowane gniazdo powoduje przerywany kontakt z dyskiem. Naprawa polega na relutowaniu gniazda do płyty (wymaga precyzyjnego lutowania SMD) lub, w skrajnych przypadkach, wymianie gniazda na nowe – prace wymagające dobrego zaplecza technicznego i doświadczenia w naprawie płyt głównych laptopów.
Uszkodzone złącze po stronie dysku HDD

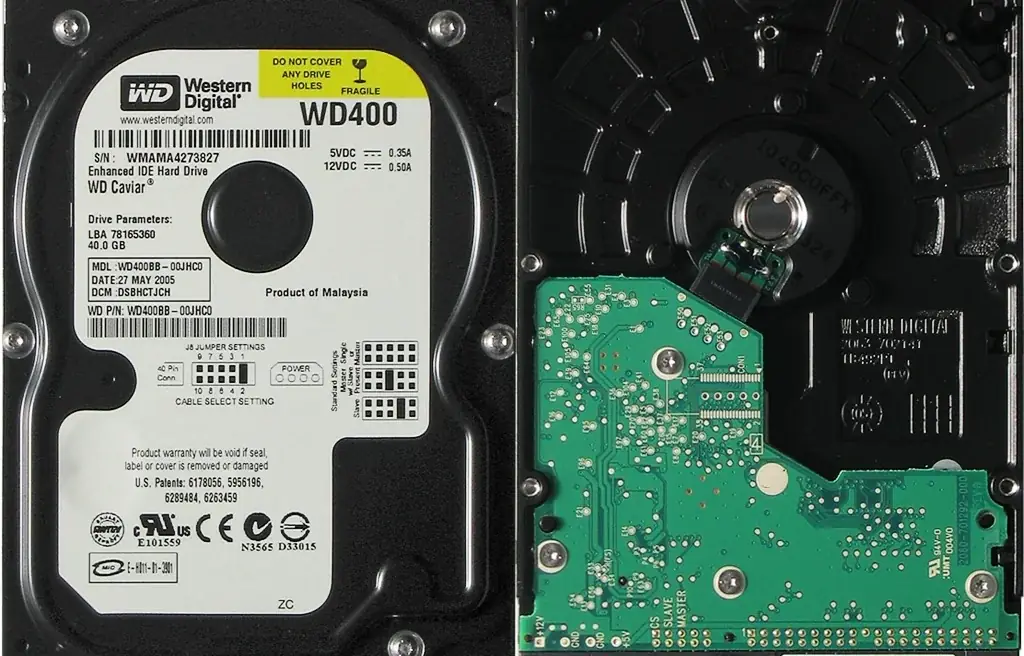

Złącze SATA zamontowane bezpośrednio na PCB dysku HDD jest elementem trwałym, ale może ulec uszkodzeniu przez silny impuls mechaniczny lub wypalenie wskutek przepięcia. Naprawa polega na wymianie gniazda SATA na PCB dysku – jest to praca mikrospawierska wykonywana na stacji SMD z lupą. Alternatywnie, jeśli styki złącza po stronie dysku są tylko zagięte, możliwa jest ich delikatna korekta. Przy poważnych uszkodzeniach PCB lepsza jest transplantacja całej płytki elektronicznej z egzemplarza-dawcy.
